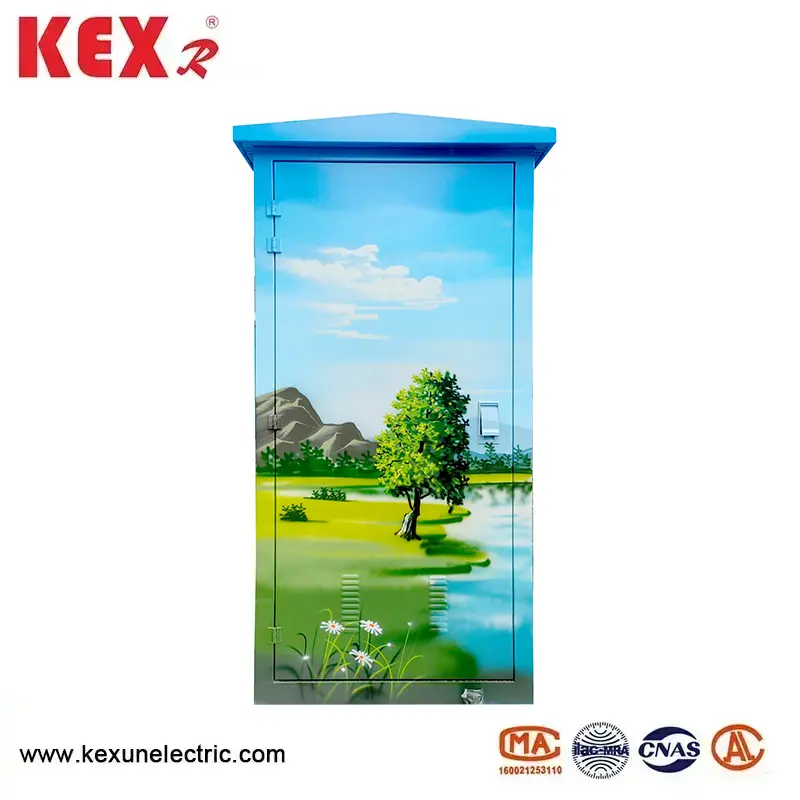

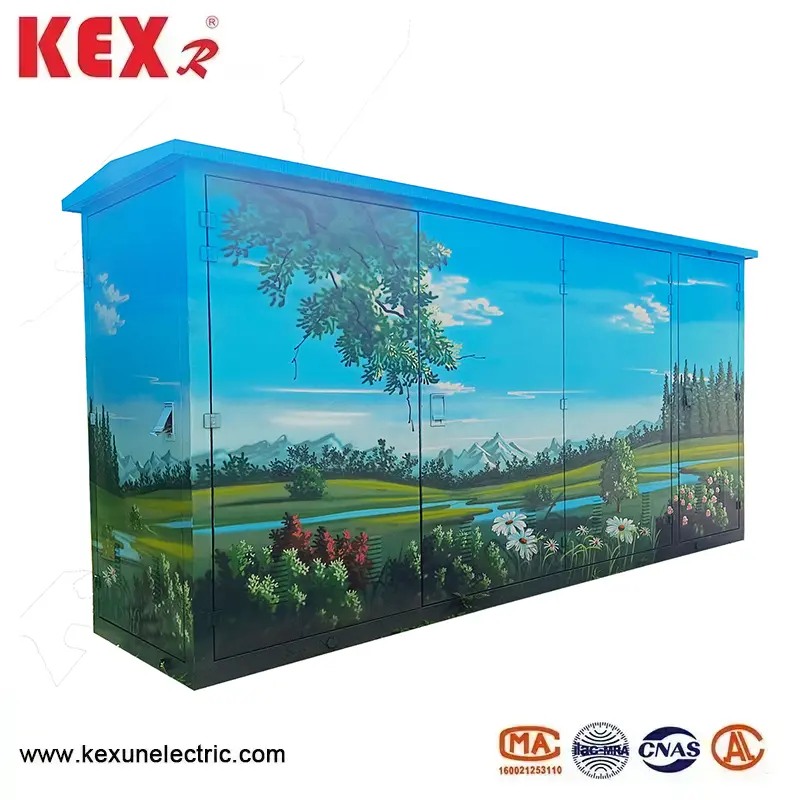

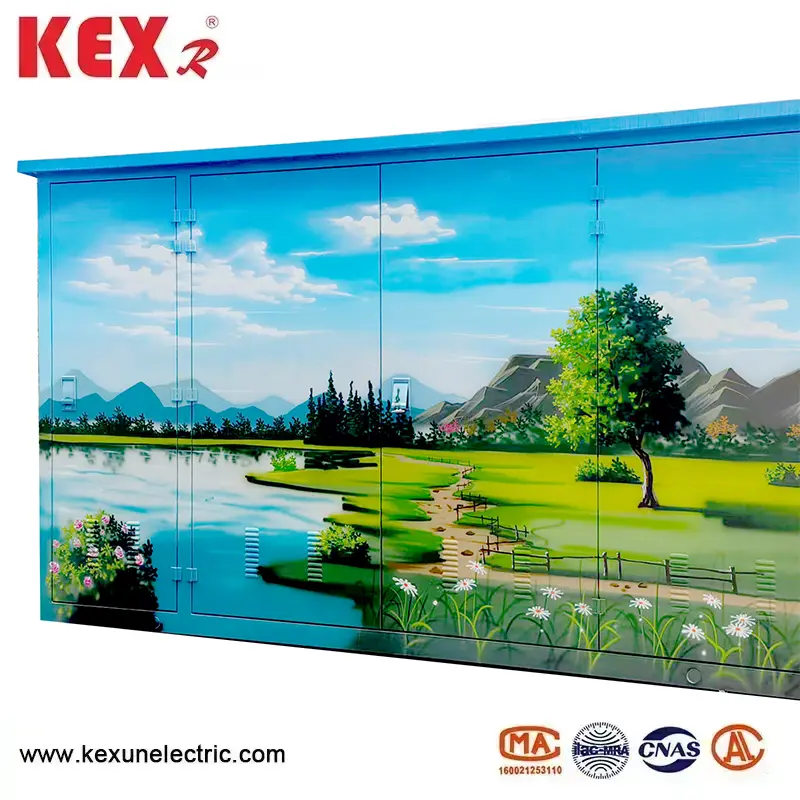

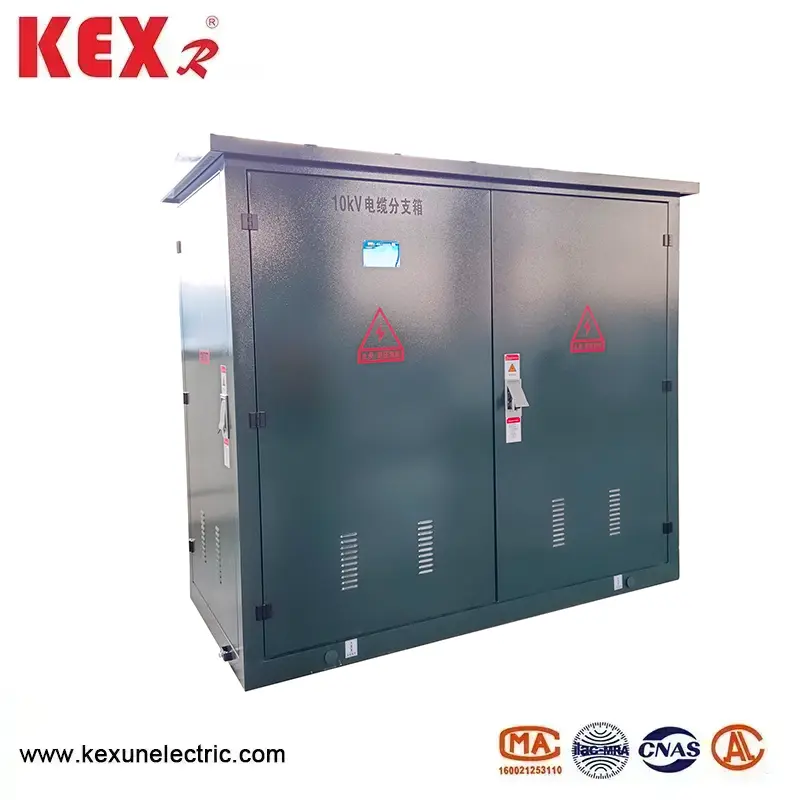

Caixa de junção de cabo 35kV

○Principal característica da caixa de junção de cabo de 35kV

▶Tensão nominal: 35kV (em conformidade com os padrões IEC 62271-200 e GB/T 11022).

▶Isolamento total e vedação total: isolamento sólido (como resina epóxi e borracha de silicone) ou isolamento de gás SF6 é adotado e não há condutor desencapado, com grau de proteção IP65/IP67.

▶Tecnologia plug-in europeia: conectores de cabo plug-in blindados padrão (suportam operação ao vivo (são necessárias ferramentas especiais).

▶Design modular: as linhas de entrada e saída podem ser expandidas de forma flexível (como 1 entrada, 3 saídas, 2 entradas e 4 saídas).

▶Seleção inteligente: indicador de falha, sensor de temperatura, DTU (terminal de distribuição) podem ser integrados.

○Composição estrutural típica da caixa de junção de cabo de 35kV

▶Caixa

O material composto de aço inoxidável /SMC é resistente à corrosão e adequado para uso externo (-40 ℃ ~ + 70 ℃).

▶Barramento isolado

Condutor de cobre ou alumínio, isolamento de borracha de silicone /EPDM, tensão suportável de frequência de energia ≥70kV, impulso de raio 170kV.

▶Conector do cabo

Conectores plug-in blindados de 35kV (como tipo T e tipo cotovelo) com pontos de teste (opcional).

▶Dispositivo de proteção

Pára-raios, indicador de falha de curto-circuito e exibição ao vivo podem ser selecionados.

▶Sistema de aterramento

A caixa e a camada de blindagem do cabo são aterradas de forma confiável (resistência de aterramento ≤4Ω).

○ Instalação, operação e manutenção da caixa de junção de cabos de 35kV

 ◆ Requisitos de instalação

Decapagem e corte de cabos: corresponda com precisão às especificações da junta (erro 1 mm) para evitar danificar a camada de isolamento.

▶Instalação do conector: Limpe a superfície de contato e aplique graxa de silicone para evitar oxidação. Aperte com uma chave dinamométrica (por exemplo, a junta em T necessita de 35 ~ 40N·m).

▶Aterramento: A caixa e a blindagem do cabo devem ser aterradas de forma confiável (resistência de aterramento ≤4Ω).

◆Operação segura

▶Verifique a eletricidade após falha de energia e use luvas e óculos isolantes durante a operação.

▶Certifique-se de que a chave de aterramento esteja fechada (se houver) antes de conectar e desconectar o conector.

◆Sugestão de manutenção

▶Inspeção anual: medição de temperatura por infravermelho (com foco no monitoramento do aumento de temperatura das juntas).

▶Inspeção da vedação: substituir o anel de vedação a cada cinco anos (à prova de umidade e poeira).

▶Teste de isolamento: realize um teste de tensão suportável a cada 3 anos.

● Parâmetro técnico da caixa de junção de cabo tipo europeu de 35KV

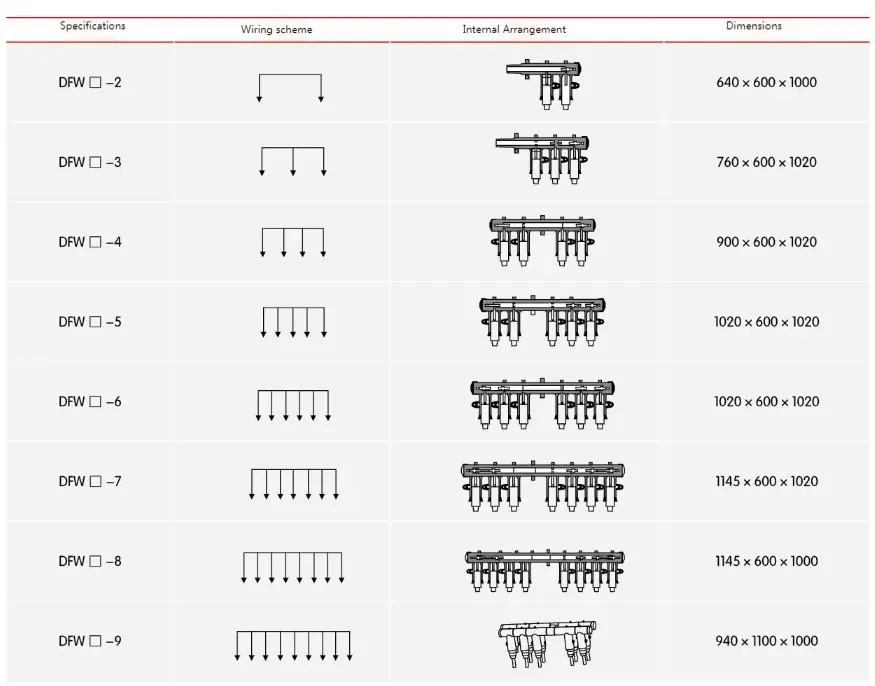

● Caixa de junção de cabo tipo europeu de 35KV  Descrição do número do pedido

Por que escolher Kexun?

Desempenho estável dos produtos, a taxa de defeito é inferior a 2%;

Venda direta da fábrica, alto custo-benefício

Perguntas frequentes

 Q: MOQ deste tipo de produto

R: Podemos até vender 1 conjunto de caixa de cabo

P: Garantia

R: 12 ~ 24 meses

P: Sua empresa oferece serviço OEM?

R: Absolutamente sim!  Oferecemos serviço OEM e ODM
