Caixa de galho de cabo americano de 15kv

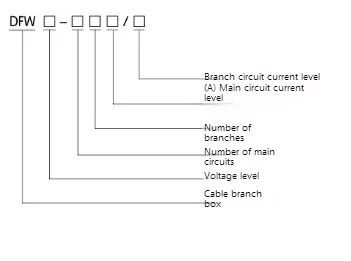

● Descrição da numeração

● Características do DFW Tipo 15KV American Cable Branch Box

◆ Recurso de design

▶ Design de caixa comum: Todos os conectores de cabos, interruptores e outros componentes são integrados em uma caixa de metal, com estrutura compacta e pequena ocupação espacial.

▶ Baixa modularidade: comparada com a caixa de filial européia, a caixa de filial americana tem uma expansão fraca e geralmente adota um número fixo de circuitos (como 2 ~ 6 circuitos).

▶ Proteção de casca de metal: a caixa é feita principalmente de aço inoxidável ou aço galvanizado, e o nível de proteção geralmente é IP54 (à prova de poeira e à prova de respingos), e alguns modelos de ponta podem atingir o IP65.

◆ Modo de conexão do cabo

Usando acessórios de cabo americanos

▶ Caixa de ramificação de cabo americano de 15kV Use um conector destacável (conector de carga de carga), como plugue de cotovelo 200A ou 600A, para suportar plugue ao vivo (é necessária uma haste de operação especial).

▶ As juntas do cabo são totalmente isoladas ou semi-isoladas, e algumas peças vivas podem ser expostas; portanto, é necessário cooperar com as tampas de proteção isolantes.

▶ Adequado para uma variedade de cabos: o cabo de cobre ou o cabo de alumínio é suportado e a seção transversal geralmente varia de 50 mm a 500 mm.

◆ Segurança e desempenho protetor

▶ A caixa de ramificação American Type 15kv American Type 15KV é totalmente fechada: reduza o impacto ambiental externo e reduza o risco de choque elétrico.

▶ Recreta integrada (opcional): impedir o impacto da sobretensão e proteger os cabos e equipamentos.

▶ Função de indicação de falha (alguns modelos): equipado com indicador de falha de flip-flop ou LED, que é conveniente para localizar o ponto de falha rapidamente.

◆ Adaptabilidade ao ambiente

▶ Resistência ao clima forte: caixa de filial de cabo de 15kV American, é adequado para o ambiente de trabalho de -30 ℃ ~+50 ℃ e é adequado para operação ao ar livre a longo prazo.

▶ Tratamento anticorrosão: a superfície do corpo da caixa é pulverizada com processos de plástico, galvanizado e outros para resistir a spray e corrosão de sal.

◆ Instalação e manutenção

▶ Instalação conveniente: geralmente instalação montada na parede ou montada no piso, adequada para espaços estreitos.

▶ Manutenção simples: design totalmente selado, basicamente livre de manutenção, só precisa verificar o status da junta regularmente.

▶ Operação de linha viva (alguns modelos): use haste de operação isolante especial para conectar e desconectar, para reduzir o tempo de interrupção de energia.

◆ Limitações

× baixa escalabilidade: o número de loops é fixo e o equipamento precisa ser substituído para expansão posterior da capacidade.

× baixo nível de proteção: alguns modelos não são tão à prova de poeira e à prova d'água quanto as caixas de filiais européias.

● Parâmetro técnico do DFW Tipo 15kv American Cable Branch Box

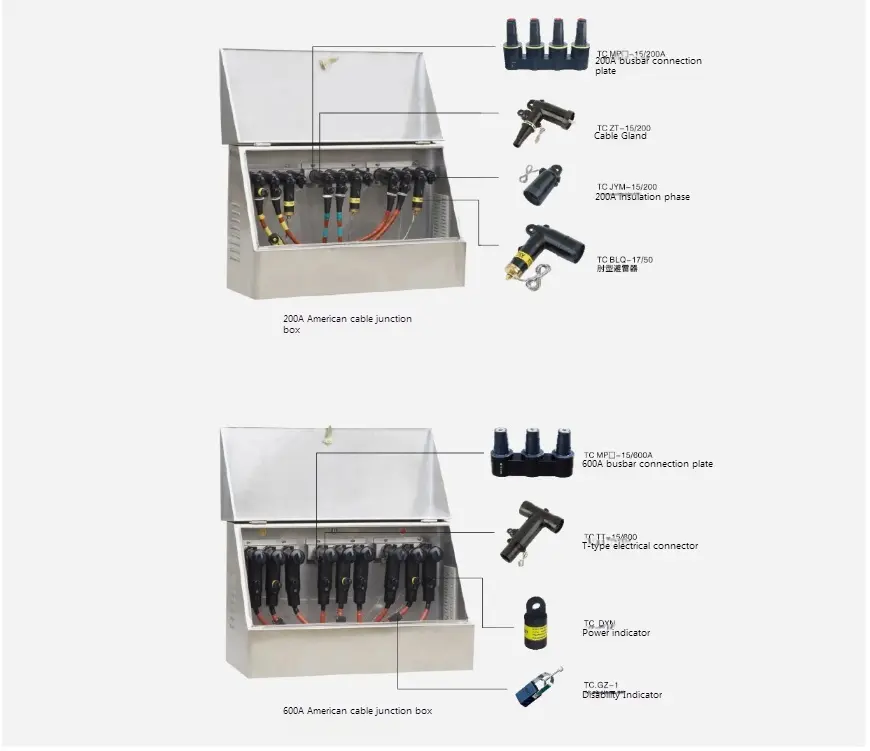

● Exemplo de diagrama de DFW tipo 15KV American Cable Branch Box Estrutura

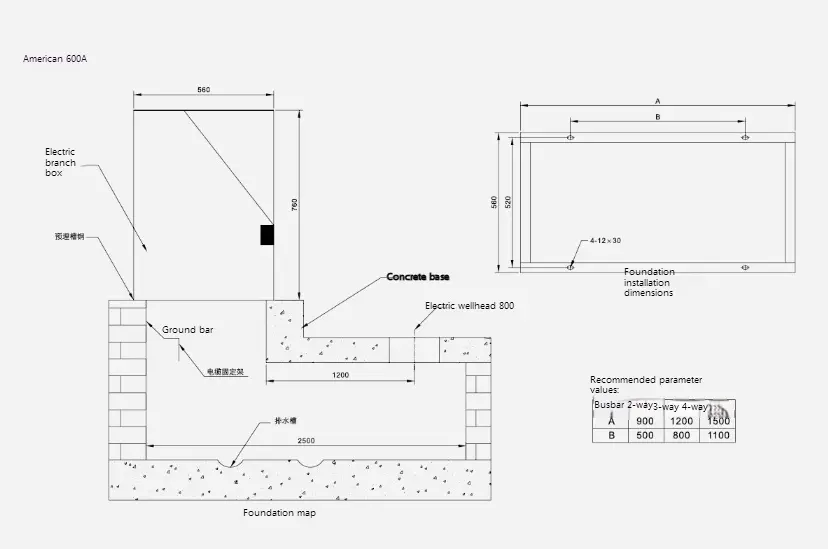

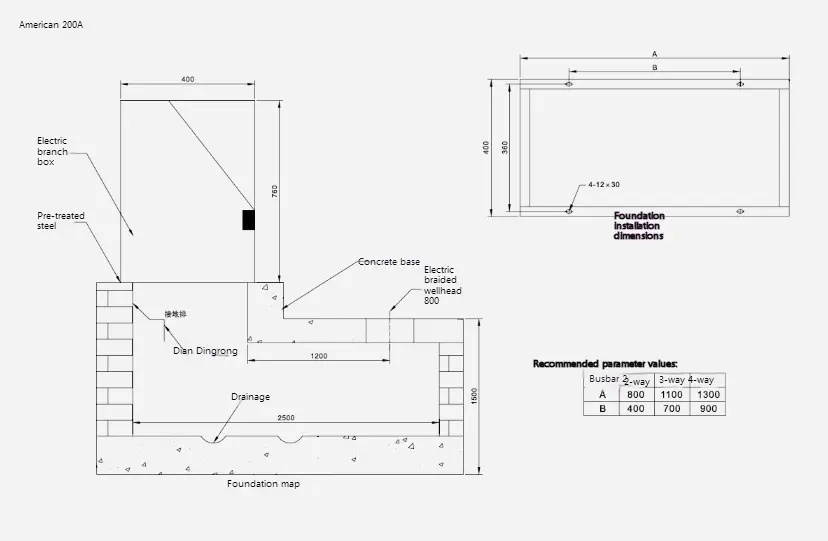

● DFW tipo 15KV American Cable Branch Box Foundation Estrutura
