Caixa de ramificação do cabo da chave de carga

● Visão geral do produto

A caixa de ramificação do cabo da chave de carga DFW é montada com interruptor de carga SF6 de três estação, com uma separação engenhosa das linhas de entrada e saída esquerda e direita, projeto estrutural mínimo e função de configuração de cabo mais forte, com até 8 linhas de entrada e saída. A caixa da filial não apenas mantém as vantagens da caixa de torneira tradicional, mas também tem algumas vantagens do gabinete da rede de anel, por isso é um equipamento ideal para a reconstrução da rede urbana. Tamanho pequeno, livre de manutenção, boa economia técnica, alta confiabilidade, instalação simples e uso conveniente. A caixa de ramificação do cabo com interruptor de carga SF6 é caracterizada em que existem três compartimentos na caixa, um dos quais é selado, e o compartimento selado é preenchido com gás hexafluoreto de enxofre micropressurizado, no qual mais de um grupo de cargas é desligado simultaneamente. O mecanismo de operação da chave de carga está localizado no compartimento de unidade operacional, e existem postes e terminais de cabo no compartimento do cabo, e os terminais de cabo estão conectados à chave de carga. Os interruptores de carga no compartimento fechado do interruptor de carga são interruptores de carga dinâmica e de contato de contato estático e o eixo rotativo de cada interruptor de carga é fixado em um setor simétrico ao redor do eixo com três camadas. Os cabos no compartimento do cabo são agrupados em três fases, e os três terminais de cabo em cada grupo são distribuídos em paralelo e obliquamente para baixo, por sua vez. Cada terminal de cabo é conectado verticalmente com a linha da pilha de cabos e as três linhas de pilha de cabos são paralelas uma à outra. O compartimento fechado possui um pipeline de alívio de pressão.

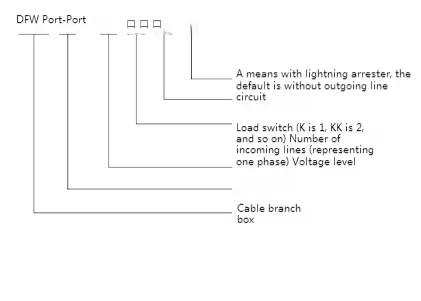

● Significado do modelo

● Parâmetro técnico

● Diagrama de contorno

● Diagrama de esquema de fiação típico

● Diagrama esquemático da caixa de ramificação do cabo com interruptor de carga SF6

● Caixa de ramificação do cabo da chave de carga com interruptor de carga de vácuo (disjuntor de vácuo)

Adote o conjunto doméstico de comutação de carga a vácuo de alta qualidade, separa inteligentemente as linhas de entrada e saída esquerda e direita, o menor projeto estrutural, a função de configuração de cabo mais forte e as linhas de entrada e saída podem atingir 8 canais. A caixa da filial não apenas mantém as vantagens da caixa de torneira tradicional, mas também tem algumas vantagens do gabinete da rede de anel, por isso é um equipamento ideal para a reconstrução da rede urbana. Tamanho pequeno, livre de manutenção, boa economia técnica, alta confiabilidade, instalação simples e uso conveniente. A caixa de ramificação do cabo com interruptor de carga a vácuo (disjuntor de vácuo) é caracterizada em que existem três compartimentos na caixa, um dos quais é selado, e o mecanismo de operação do interruptor de carga está localizado bem na frente da caixa de ramificação, que pode realizar a operação manual ou elétrica. Existem estacas de cabo e terminais de cabo no compartimento de cabo e os terminais de cabo estão conectados com o interruptor de carga. Os compartimentos de cabo podem ser protegidos com fusíveis, se necessário pelo esquema de design, e o esquema de design é diversificado, o que pode realizar as funções de telemetria, controle remoto e comunicação remota.

◆ Parâmetro técnico

● Diagrama típico do sistema primário
