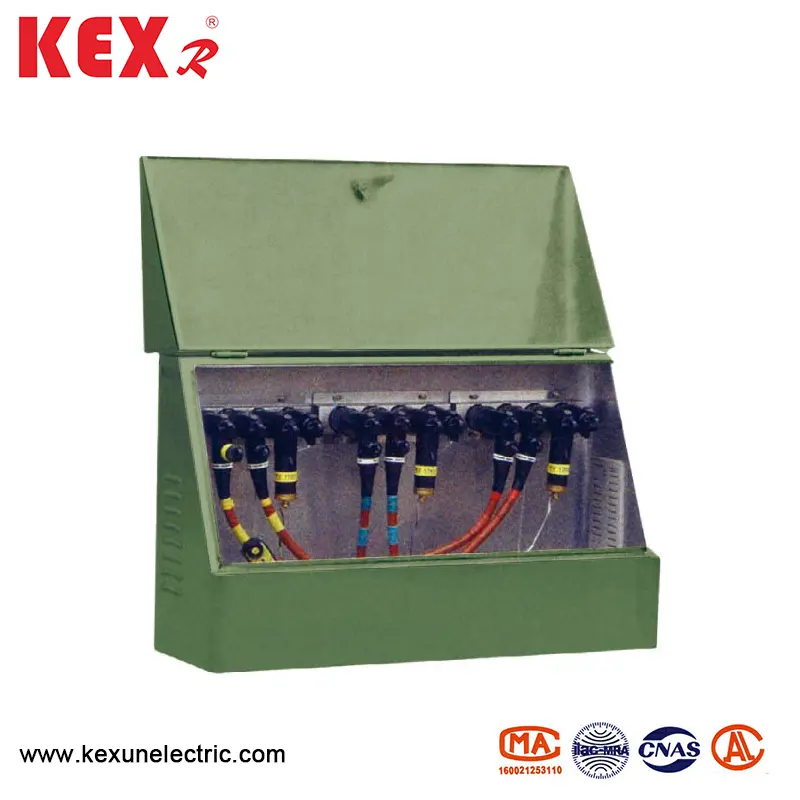

Caixa de galho de cabo americano de 25kV

● Condições de uso

A caixa de ramificação a cabo americana de 25kV é adequada para uso nas seguintes condições.

▶ Temperatura do ambiente: entre -30 e 40 ℃

▶ Velocidade do vento: abaixo de 34m/s (menor que 700Pa)

▶ Lunidade: umidade média diária menor que 95%; umidade média mensal menor que 90%

▶ Isflea de choque: a aceleração horizontal não é superior a 0,4m/se a aceleração vertical não é superior a 0,15m/s.

▶ Inclinação do site de instalação: menos de 3 °

▶ Ambiente de instalação: o ar circundante da caixa de galhos de cabo American American Type 25KV não deve ser obviamente poluído por gás corrosivo, combustível, vapor de água, etc., e não há vibração violenta no local da instalação.

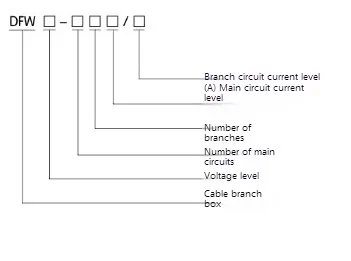

● Significado do modelo

● Parâmetro técnico

● Exemplo de diagrama da caixa de ramificação de cabo americano de 25kv

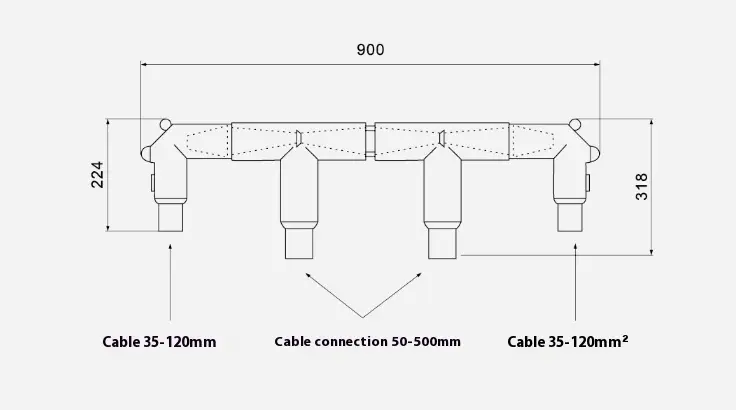

Se a caixa de ramificação de cabo americana de 25kV não puder ser colocada devido à limitação do local, ela poderá ser diretamente combinada por juntas do cabo para formar várias ramificações de cabo (as barras de barramento não são necessárias e o método de conexão é mostrado no exemplo a seguir) e colocado na trincheira ou em outros locais. Exemplo 1 Cada grupo de quatro linhas de entrada e saída (2 × 600a+2 × 200a) consiste em dois conectores de cabo T-II, dois conectores de cotovelo e um conector intermediário. O conector do cabo T-ⅱ 200A é conectado ao conector do cabo de cotovelo (o outro lado é conectado ao policial de óxido totalmente isolado).

Veja a figura abaixo para exemplos de tamanho:

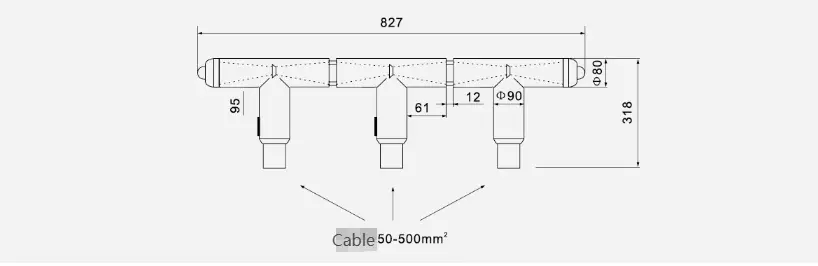

Exemplo 2 Três linhas de acesso (3x600a) Cada fase consiste em três conectores de cabo em forma de T e dois conectores de conexão intermediários. Veja a figura abaixo para dimensões e exemplos:

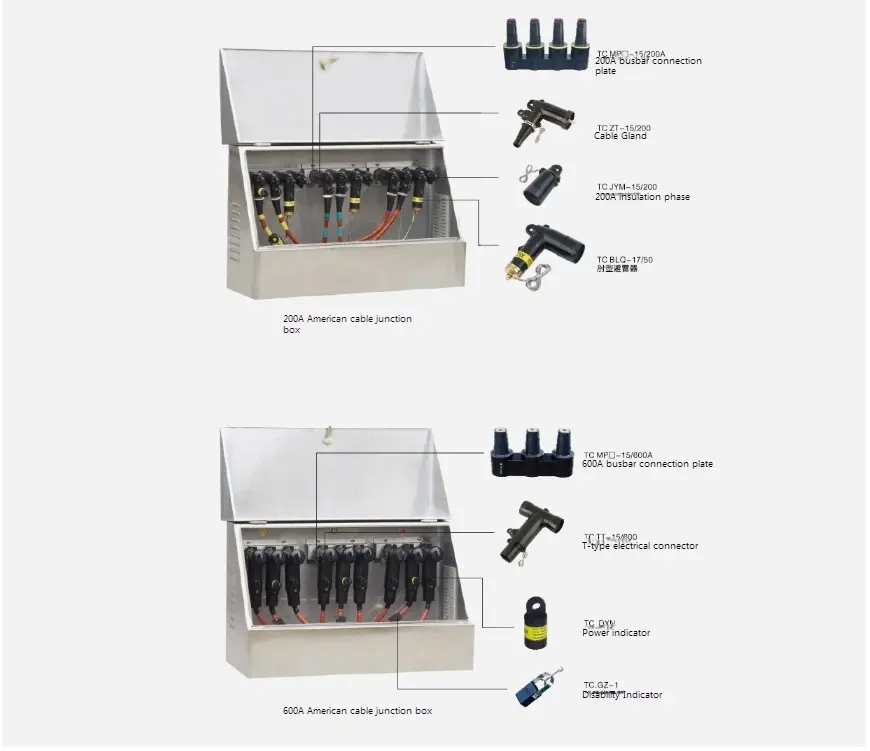

● Exemplo de diagrama
