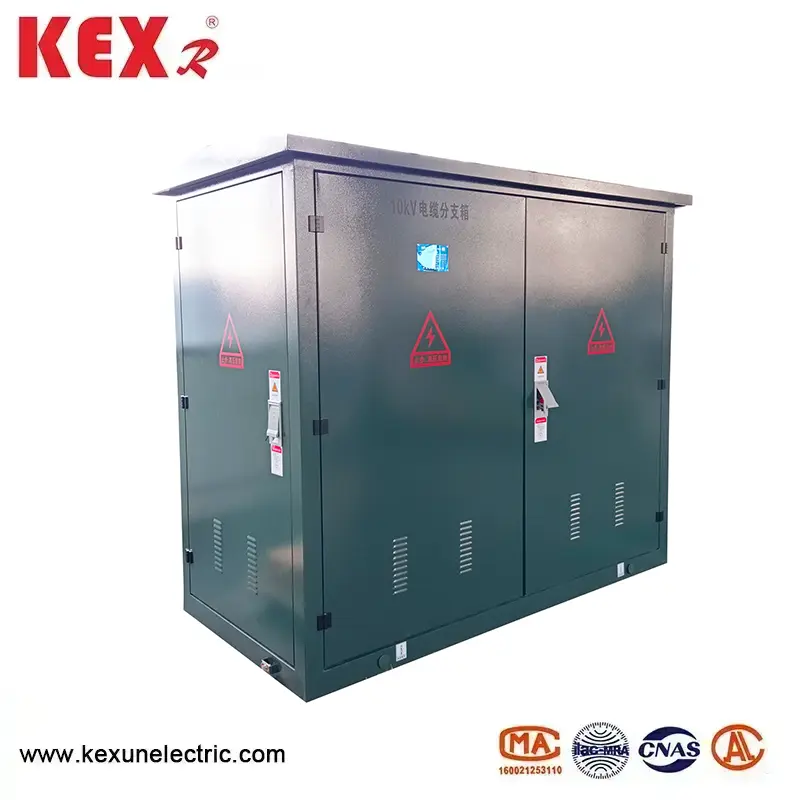

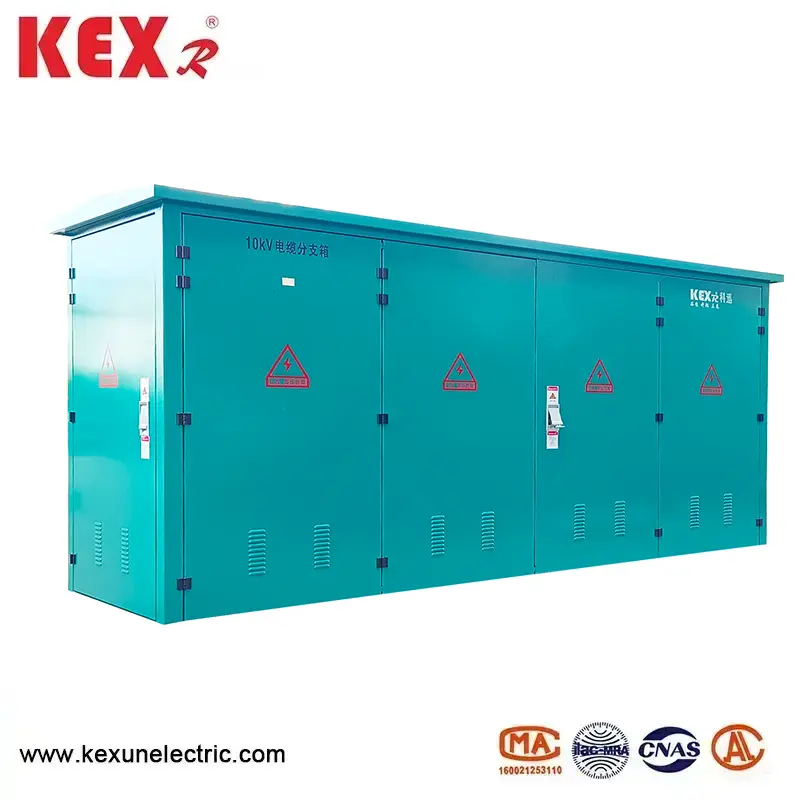

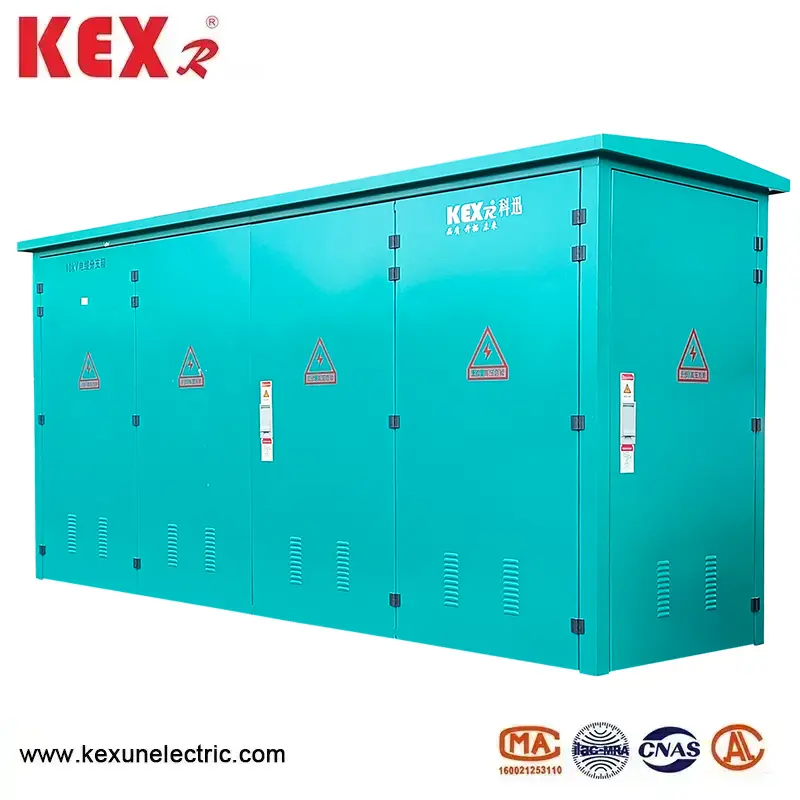

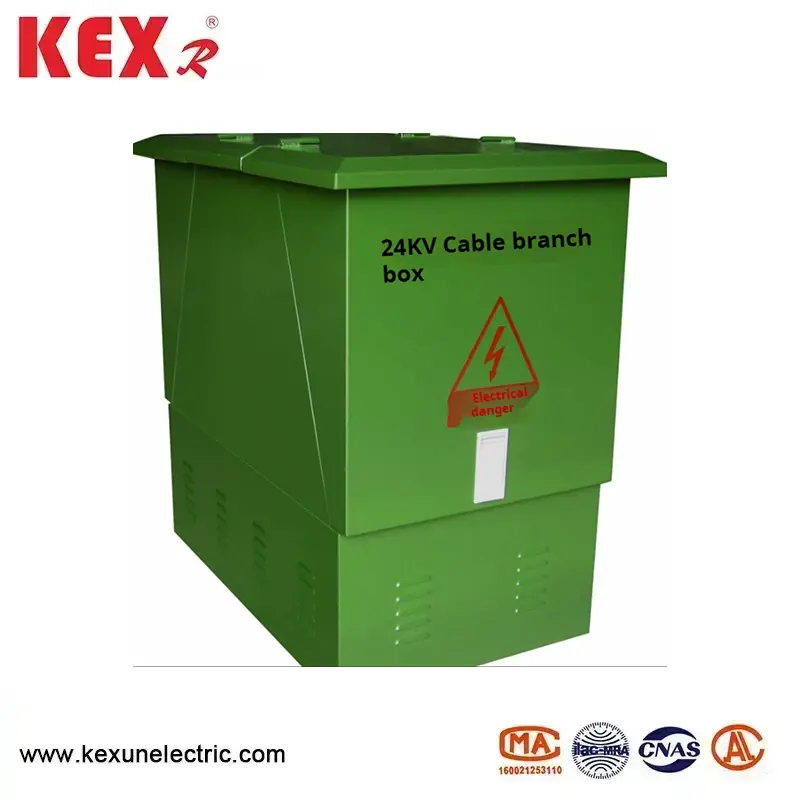

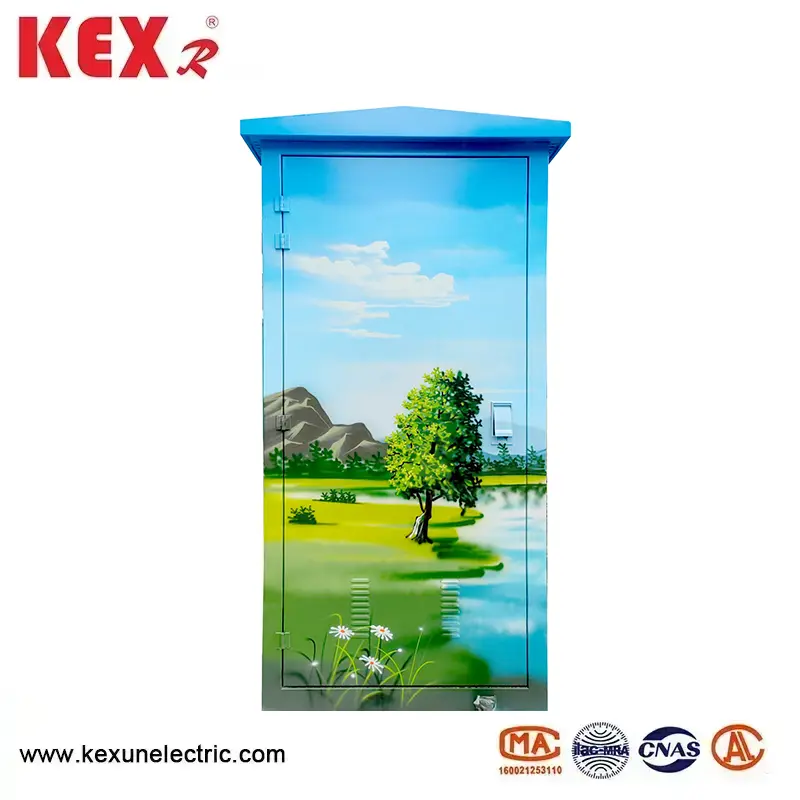

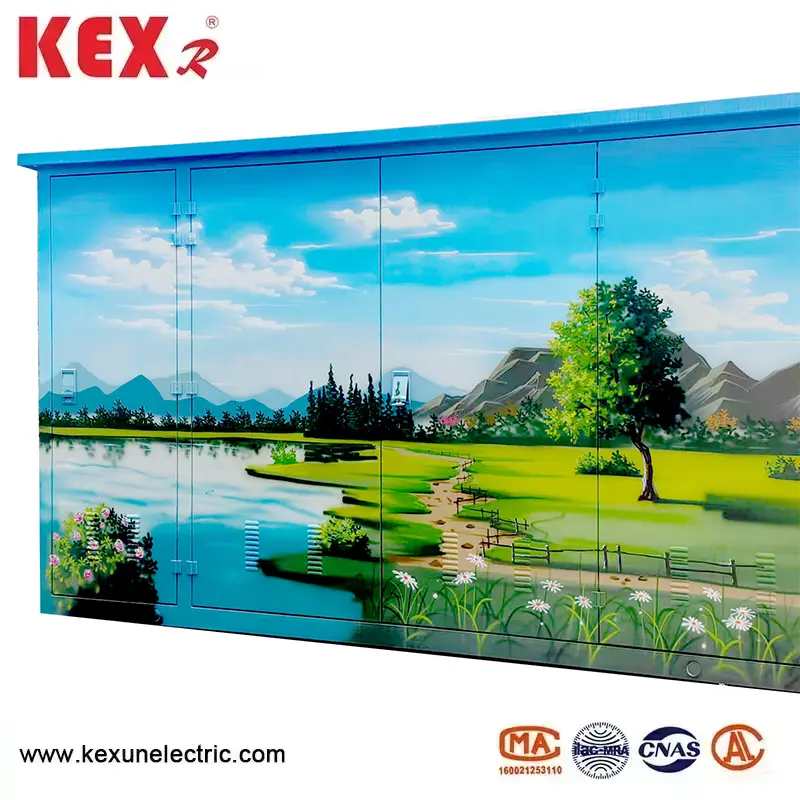

Caixa de divisão de cabo 24kV

●Características principais da caixa divisora ​​de cabos de 24kV

▶Grau de tensão:A tensão nominal da caixa de divisão de cabos de 24kV é de 24kV (em conformidade com o padrão IEC 62271-200 ou GB/T 11022).

▶Vedação totalmente isolada: as partes energizadas são isoladas por isolamento sólido ou gás SF6, sem condutor exposto, à prova de poeira e à prova d'água (IP65/IP67).

▶Tecnologia de plug-in de estilo europeu: conectores de cabo blindados tipo T ou cotovelo são padrão e plug-in ativo é suportado (são necessárias ferramentas especiais).

▶Expansão modular: unidades padrão (como 1 entrada, 4 saídas, 2 entradas e 6 saídas) podem ser combinadas de forma flexível para suportar expansão posterior de capacidade.

●A caixa de divisão de cabo de 24kV estrutural típica

▶A caixa é feita de aço inoxidável /SMC, que é resistente à corrosão e tem design externo (-40 ℃ ~ + 70 ℃).

▶O barramento isolado é feito de cobre ou alumínio, envolto com camada de isolamento de borracha de silicone /EPDM, e o nível de isolamento é ≥50kV (tensão suportável de frequência de energia).

▶Conector do cabo

Conector plug-in blindado de 24kV (como tipo RIP e isolamento EPDM) com ponto de teste (opcional).

▶O dispositivo de proteção pode ser equipado com indicador de falha de curto-circuito, exibição ao vivo e pára-raios.

Terminal de aterramento da caixa do sistema de aterramento + aterramento da blindagem do cabo, resistência de aterramento ≤4Ω.

●Cenários típicos de aplicação da caixa divisora ​​de cabos de 24kV Estrutura típica

▶Nova estação de energia: derivação da linha coletora de energia eólica offshore de 24kV.

▶Parque Industrial: Ramal de cabo de motor ou transformador de alta tensão.

▶Campo mineiro/petrolífero: caixa de derivação de 24kV à prova de explosão (Ex d IIC T4).

▶Rede de distribuição urbana de alta tensão: um esquema alternativo para gabinete de rede em anel de cabos (economizando espaço)

●Condições de uso da caixa divisora ​​de cabos do tipo europeu de 24KV

Temperatura ambiente da caixa de distribuição de cabo tipo europeu de 10KV: -30 ~ 40 ℃

Velocidade do vento: equivalente a 34m/sl e não superior a 700Pal

Umidade: a umidade relativa média diária não é superior a 95%

A umidade relativa média mensal não é superior a 95%

 À prova de choque: a aceleração horizontal não é superior a 0,4m/s² e a aceleração vertical não é superior a 0,15m/s²

Inclinação do local de instalação da caixa de distribuição de cabos do tipo europeu: Menos de 3

Ambiente de instalação: O ar circundante não deve estar obviamente poluído por gases corrosivos, combustíveis, vapor de água, etc., e o local de instalação não deve sofrer vibrações violentas.

● Parâmetro técnico da caixa divisora ​​de cabos tipo europeu de 24KV

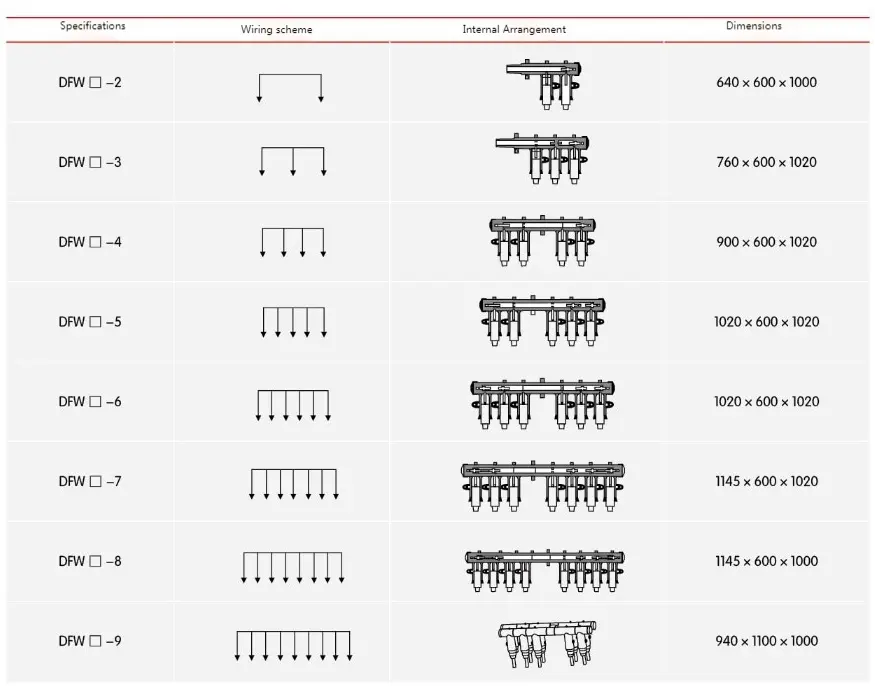

● Caixa divisora ​​de cabos tipo europeu de 24KV Descrição do número do pedido

Perguntas frequentes

Q: O MOQ da caixa de ramificação de 24KV

R: Podemos até vender 1 conjunto.

P: A garantia deste tipo de produto?

R: 12 ~ 24 meses
