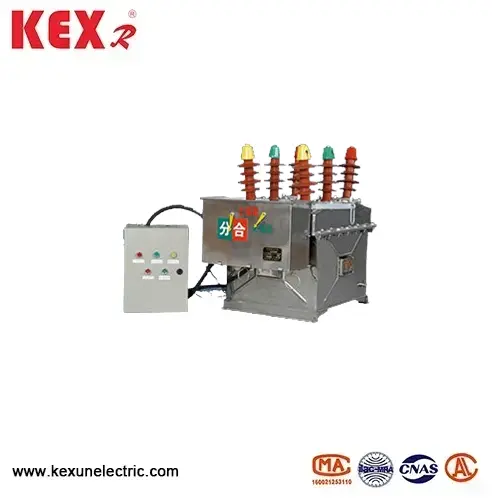

ZW8 Interruptor de vácuo CA de alta tensão ao ar livre
O ZW8 Interruptador de Vacuum CA de alta tensão ao ar livre é um disjuntor de vácuo de alta tensão ao ar livre, produzido especialmente pelo fabricante da China Kexr, que é usado principalmente para proteção, controle e corte de linhas aéreas. Possui as características da estrutura simples, alta confiabilidade e manutenção conveniente e é adequada para a transformação de grades de energia urbana e rural e o sistema de distribuição de empresas industriais e de mineração.
Modelo: ZW8-12
Marca ： Kexr
Modelo: ZW8-12
Marca ： Kexr
● ZW8 Recursos de produto de interruptor CA de alta tensão de alta tensão ao ar livre
▶ Design compacto ao ar livre
O interruptor de vácuo CA de alta tensão de alta tensão ZW8 adota uma estrutura totalmente selada, grau de proteção IP67, à prova de poeira, à prova d'água, à prova de corrosão, adequado para o ambiente de -40 ℃ ~+70 ℃. Manga isolante de borracha de silicone, resistência ao envelhecimento ultravioleta, livre de manutenção.
▶ Tecnologia de extinção de arco a vácuo
ZW8 Interruptor de vácuo AC a vácuo de alta tensão do ZW8 Use o interruptor de vácuo de cerâmica, que tem forte capacidade de quebra e nenhum risco de explosão, e é adequado para operação frequente (como comutação de capacitores). Corrente de quebra de curto-circuito classificado: 12.5ka, 16ka e 20ka (opcional).
▶ Mecanismo de operação
Mecanismo de armazenamento de energia da mola (operação elétrica+manual): Operação elétrica: DC24V/48V/220V (opcional) Liberação do freio manual: disparo mecânico em caso de emergência. Vida mecânica: ≥10.000 vezes, vida elétrica ≥5.000 vezes (corrente nominal).
▶ Controle inteligente (opcional)
O interruptor de vácuo CA de alta tensão de alta tensão ZW8 pode ser equipado com controlador inteligente (FTU), apoiando: proteção excessiva (interrupção rápida, limite de tempo fixo) Recloamento automático (ajustável para 1 ~ 3 vezes) Comunicação sem fio (4G/GPRs, monitoramento remoto)
● Parâmetros técnicos do ZW8 Outdoor de alta tensão de interruptor de vácuo CA
|
Item |
Unidade |
Dados |
|
|
Tensão nominal |
Kv |
12 |
|
|
Corrente classificada |
A |
630 |
|
|
Frequência de trabalho suporta tensão |
Kv |
42 |
|
|
Lightning Impulse suporta tensão (pico) |
Kv |
75 |
|
|
Corrente de quebra de curto-circuito nominal |
O
|
16,20,25 |
|
|
Corrente de fechamento de curto-circuito nominal |
40,50,63 |
||
|
Tensão de suporção nominal (pico) |
40,50,63 |
||
|
4s de curto prazo suporta corrente |
16,20,25 |
||
|
Sequência operacional nominal |
|
O-0.3S-Co-180S-Co |
|
|
Tempos de quebra de corrente de curto-circuito classificados |
Tempo |
30 |
|
|
Vida mecânica |
1000 |
||
|
Tensão nominal do motor de armazenamento de energia |
V |
DC ou AC 220V |
|
|
Tensão operacional nominal Equipado com mecanismo de operação de mola especial |
Quebrar bobina Bobina de fechamento |
||
|
Corrente nominal de liberação de sobrecorrente |
A |
5 |
|
|
Espessura do desgaste permitido de contatos dinâmicos e estáticos |
mm |
3 |
|
● Cenários de aplicação típicos de ZW8 Outdoor de alta tensão de interruptor de vácuo CA
▶ Automação de rede de distribuição: ZW8 Uso de interruptor de vácuo CA de alta tensão ZW8 para proteção para proteção seccional e isolamento de falhas de linhas aéreas.
▶ Transformação da grade de energia rural: substituindo o fusível de gotas para melhorar a confiabilidade da fonte de alimentação.
▶ Empresas industriais e de mineração: Controle de linha de distribuição de alta tensão ao ar livre.
▶ Conexão de rede de novas energia: Proteção de conexão da grade de 10kV para pequena energia fotovoltaica e eólica.
