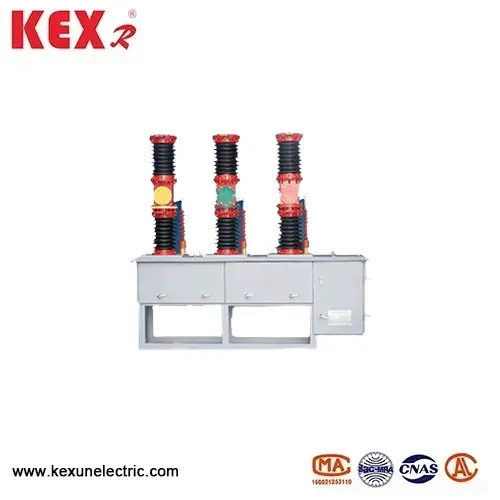

ZW7A Interruptor de vácuo CA de alta tensão ao ar livre
ZW7A outdoor high-voltage AC vacuum interrupter produced by KEXR, a manufacturer in China, is an outdoor high-voltage interrupter suitable for 40.5kV voltage class, which is mainly used for substation outgoing line, power distribution of industrial and mining enterprises and new energy power generation system, and has the characteristics of high breaking capacity, maintenance-free and intelligent control, and is suitable for harsh outdoor environment.
Modelo: ZW7A-40.5
Marca ： Kexr
Modelo: ZW7A-40.5
Marca ： Kexr
● ZW7A Outdoor de alta tensão de tensão AC A vácuo interruptor Recursos de produto
◆ Design de alta tensão
A tensão nominal do interruptor de vácuo CA de alta tensão de ZW7a ao ar livre é de 40,5kv, adequado para sistemas de energia de 35kV (como energia eólica e estações de reforço fotovoltaico). Tecnologia de extinção de arco a vácuo, sem petróleo, sem SF, proteção ambiental e livre de manutenção.
◆ Estrutura totalmente selada ao ar livre
O interruptor de vácuo AC de alta tensão ZW7A adota a manga de borracha de silicone, resistente a UV, grau de proteção e anti-fitulante e de proteção IP67 (à prova de poeira e à prova d'água). Polo de vedação sólida (opcional): A resina epóxi é derramada para melhorar o desempenho do isolamento, que é adequado para altas áreas de umidade e nevoeiro de sal.
◆ Controle inteligente (opcional)
Dispositivo de proteção baseado em microcomputadores: ele suporta uma sobrecorrente, quebra rápida e proteção de sequência zero. Recundações automáticas (ajustáveis por 1 ~ 3 vezes) para melhorar a confiabilidade da fonte de alimentação. Interface de comunicação: ZW7A OUTROBUTO AUTO VÁCIO DE ACULTAÇÃO ATRABALIDADE ATRAPUTOR AC SUPORTE 4G/GPRS e RS485 e conecte-se ao sistema SCADA.
◆ Mecanismo operacional de alta confiabilidade
Mecanismo de armazenamento de energia da mola (operação elétrica+manual):
Armazenamento de energia elétrica: DC220V/AC220V Opcional. Liberação manual do freio: tropeço mecânico em caso de emergência. Vida mecânica: ≥10.000 vezes, vida elétrica ≥5.000 vezes (corrente nominal)
● Cenários de aplicação típicos de ZW7a Outdoor de alta tensão de interruptor de vácuo CA
◆ Subestação de 35kV: O interruptor de vácuo CA de alta tensão ZW7A é adequado para disjuntor de saída e proteção seccional.
◆ Novo geração de energia energética: interruptores conectados à grade de energia eólica e estações de reforço fotovoltaico.
◆ Empresas industriais e de mineração: Proteção de grandes motores e transformadores de alta tensão.
◆ Fonte de alimentação de tração ferroviária: sistema de distribuição de 35kV da ferrovia eletrificada.
C
|
Número |
Item |
Unidade |
Dados |
|
|
1 |
Tensão nominal |
Kv |
40.5 |
|
|
2 |
Frequência nominal |
Hz |
1250，1600,2000 |
|
|
3 |
Corrente classificada |
A |
20，25,31.5 |
|
|
4 |
Corrente de quebra de curto-circuito classificada |
O |
50,63,80 |
|
|
5 |
Corrente de resistência nominal (pico) |
20，25,31.5 |
||
|
6 |
Corrente de resistência a curto prazo classificada |
31.5 |
||
|
7 |
Corrente de fechamento de curto -circuito nominal |
80 |
||
|
8 |
Sequência operacional nominal |
|
O-0.3S-Co-180S-Co |
|
|
9 |
Vida mecânica |
Tempo |
10000 |
|
|
10 |
Classificado Curto-Circuit de quebra de tempos de quebra |
Tempo |
20 |
|
|
11 |
1min de frequência de trabalho suporta tensão |
(úmido) Fase para fase/terra |
Kv |
80 |
|
(seco) Fase para fase/terra |
Kv |
95 |
||
|
12 |
Impulso de iluminação suportar fase de tensão para fase/terra |
Kv |
180 |
|
|
13 |
Espessura do desgaste permitido de contatos dinâmicos e estáticos |
mm |
3 |
|
|
14 |
Peso líquido |
kg |
Cerca de 600 |
|
|
15 |
Distância de contato |
mm |
22 ± 2 |
|
|
16 |
Entrete em contato com o contato |
mm |
4 ± 1 |
|
|
17 |
Velocidade média de abertura |
EM |
1.3 ~ 1.8 |
|
|
18 |
Velocidade média de fechamento |
EM |
1.0 ~ 1.7 |
|
|
19 |
Contato Time de bounce de fechamento |
EM |
≤3 |
|
|
20 |
Sincronização da abertura e fechamento trifásico |
EM |
≤3 |
|
|
21 |
Resistência ao circuito principal |
bebê |
≤100 |
|
|
22 |
Tempo de fechamento |
EM |
≤150 |
|
|
23 |
Horário de abertura |
EM |
≤60 |
|
