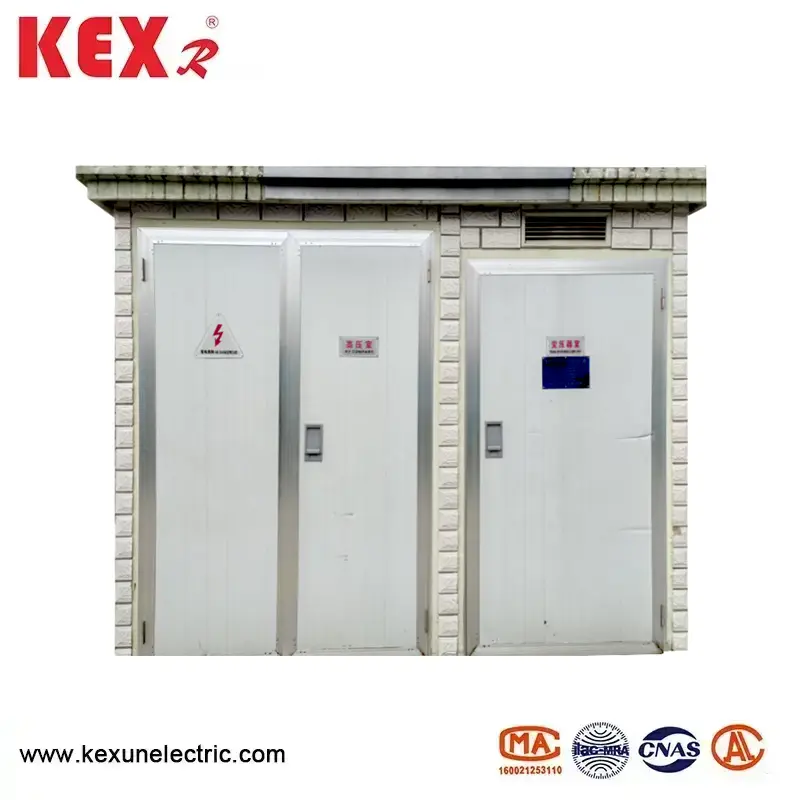

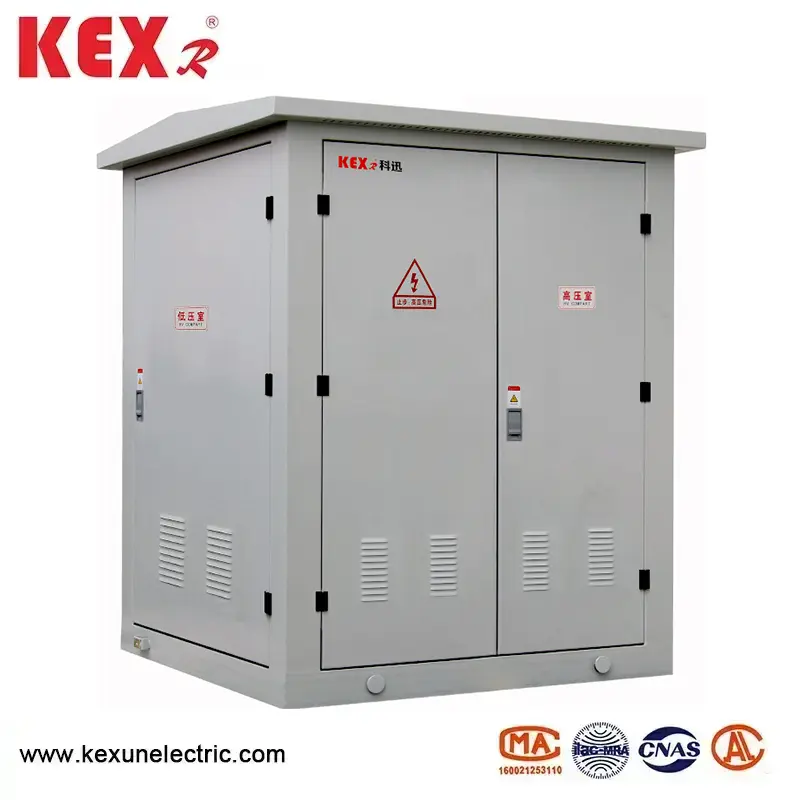

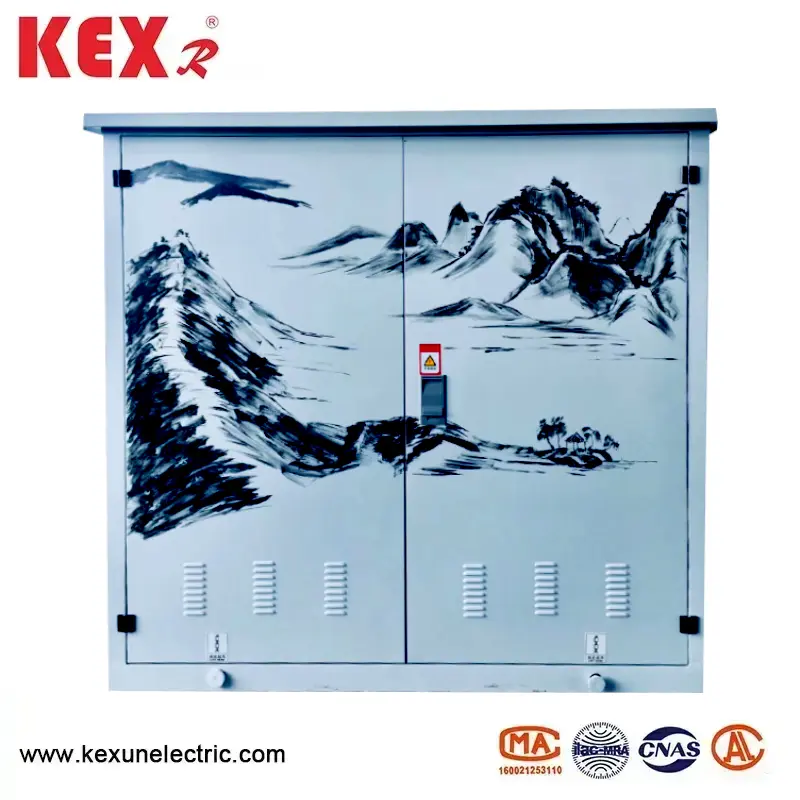

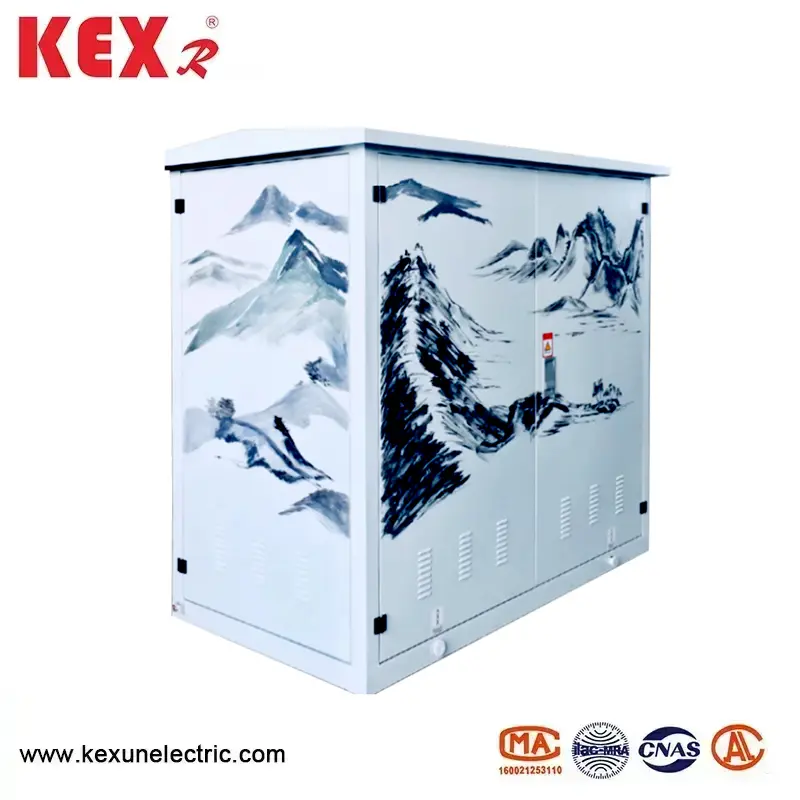

Subestação de distribuição urbana

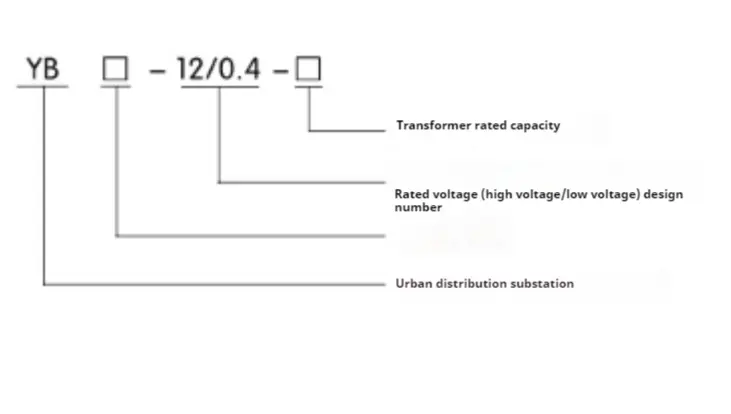

● Significado do modelo

● Introdução ao produto da subestação de distribuição urbana do tipo YB-12

◆ Estrutura integral

Subestação de distribuição urbana dividida principalmente em três partes: sala de interruptor de alta tensão, sala de transformador e sala de interruptor de baixa tensão, que podem ser transportados separadamente.

A subestação adota um projeto exclusivo de dissipação de calor de grande ciclo para garantir o nível de aumento da temperatura do produto, e a vedação separada entre as salas não formará a troca de calor entre os quartos.

A concha da subestação de distribuição urbana é feita de placa de aço inoxidável de alta qualidade.

Todas as partes da estrutura da placa de aço foram submetidas a tratamento especial anticorrosão, e a estrutura da placa de aço inoxidável tem forte resistência à corrosão e boa resistência mecânica.

Essa subestação pode ser instalada diretamente em ambientes fechados sem fundação adicional de construção, que economiza custo e espaço e é conveniente para instalar.

◆ A câmara de alta pressão SF6 cheia de gás cheia de gás desenvolvida por nossa empresa é adotada para alta tensão, e todos os equipamentos de chave e barramentos são selados em uma caixa de aço inoxidável fechada sem corpo carregado exposto do lado de fora. Operação segura e alta confiabilidade; Design totalmente modular, todos os módulos podem realizar o modo de conexão da saída lateral e a expansão superior de acordo com os requisitos de consumo de energia e atender às necessidades do esquema de fonte de alimentação na extensão máxima.

◆ Câmara de baixa pressão A entrada lateral de baixa tensão e as linhas de saída são feitas de novos disjuntores de caixa moldada, que são pequenos em tamanho, livres de arco e fáceis de substituir. Controlador de proteção abrangente inteligente multifuncional e novo dispositivo de compensação de energia reativa integrada.

◆ Sala do transformador O transformador é totalmente isolado com resina epóxi, e o nível de isolamento e resistência ao calor é F, e o transformador não possui materiais de apoio à combustão e não produzem gás ou outros produtos intermediários que não são conducentes ao meio ambiente durante a operação, por isso possui as características da boa retardância da chama, proteção ambiental e economia de energia.

◆ Conexão interna O transformador de tensão e o comutador sólido chinês são conectados pelos acessórios de cabo isolados sólidos da empresa, que são seguros, confiáveis ​​e totalmente isolados.

● Lado de alta pressão

A alta tensão da subestação integrada inteligente é geralmente protegida por um aparelho elétrico combinado de combinação de comutador de carga. Depois que o fusível é soprado em uma fase, as viagens de ligação trifásicas. A chave de carga pode ser selecionada de ar comprimido, vácuo, hexafluoreto de enxofre, etc., e o mecanismo de operação pode ser distribuído para realizar uma atualização automática. O fusível é um fusível de alta tensão com um atacante, que possui ação confiável e grande capacidade de ruptura. Veja a tabela abaixo para os principais parâmetros técnicos. Para transformadores acima de 800KVA, os disjuntores a vácuo, como Zn12, Zn28 e VS1, podem ser selecionados para proteção.

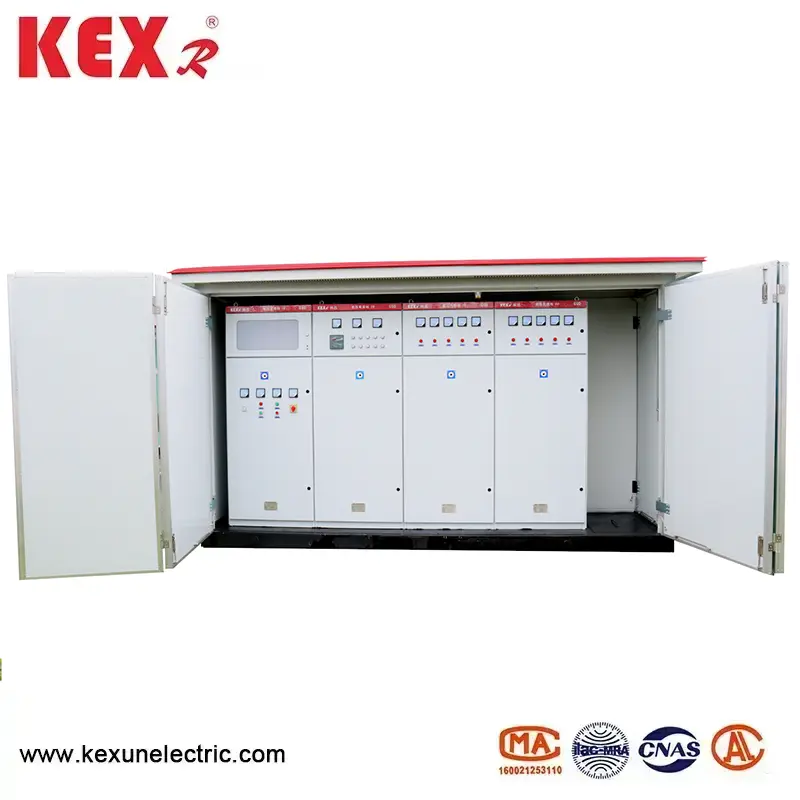

● Lado de baixa pressão

O interruptor principal no lado de baixa tensão adota disjuntor universal ou inteligente para proteção seletiva; O interruptor de saída adota um novo tipo de interruptor de concha de plástico com pequeno volume e arco curto, até 30 circuitos; O dispositivo de compensação de energia reativa de rastreamento automático inteligente possui contactador e modos de comutação sem contato para os usuários escolherem.

● Transformador da subestação de distribuição urbana

A subestação integrada inteligente adota transformadores de baixa perda, imersa e imersa, os transformadores de S1, S10 e S11, totalmente selados, e também podem escolher transformadores de resina-tremamente small ou isolados por papel de papel nomex. O fundo está equipado com um carrinho e os Transformers podem entrar e sair facilmente.

◆ Parâmetros técnicos da chave de carga

◆ Parâmetros técnicos de fusível de alta tensão

◆ Parâmetros técnicos do disjuntor de circuito de baixa tensão

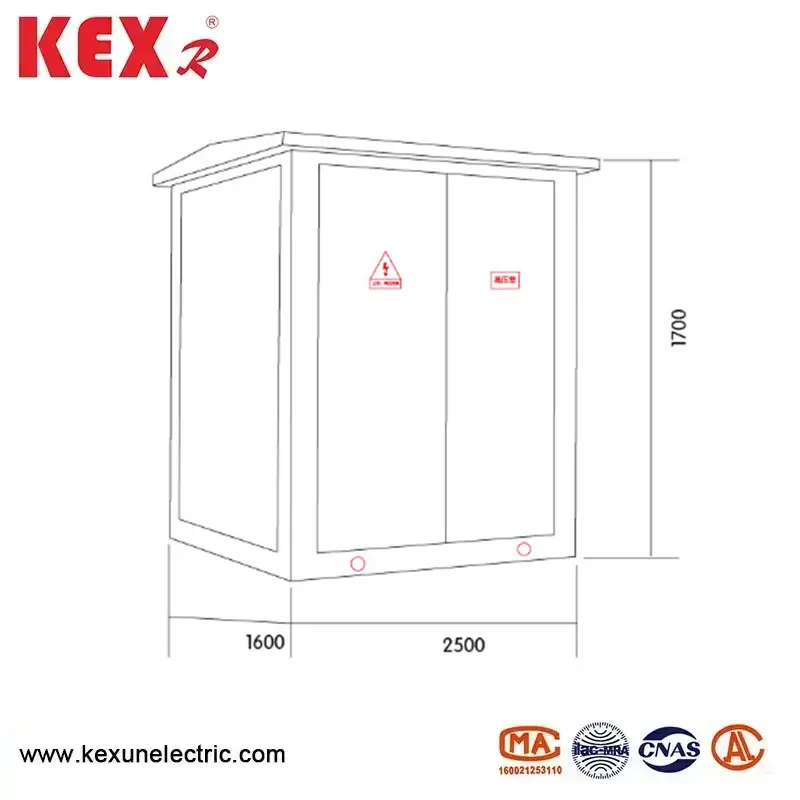

● Diagrama de dimensão do layout
