Medidor de CT de gabinete cheio de gás
O medidor de CT do gabinete de gás de gás do tipo LMZK-10 é um transformador de corrente especialmente usado em armários infláveis, produzidos e desenvolvidos pelo fornecedor da China Kexun. Ele precisa ser mantido com equipamentos infláveis especiais e a pressão da câmara de ar deve ser confirmada como normal (≥0,4MPa) antes da operação.
Modelo: LMZK-10
Marca ： Kexr
Modelo: LMZK-10
Marca ： Kexr
● Significado do modelo do medidor de CT do gabinete cheio de gás
O transformador de corrente
M － através do coração
Z -Pouring Tipo
K －Open Type Close
10 － Classe de tensão （KV）
● Principais funções do gabinete de gabinete com gás do tipo LMZK-10
▶ Medição
▶ Detecção de falhas
▶ Proteção de relé
● Tabela de parâmetros técnicos de parâmetro de gabinete com gabinete cheio de gás
A taxa de corrente nominal, o nível de precisão e a carga nominal do medidor de CT do gabinete cheia de gás são mostrados na tabela a seguir. A corrente secundária nominal é 5a ou 1a.
|
Propósito |
Medição de Ct |
Proteção ct |
CT de enrolamento duplo |
|||||||
|
Corrente primária nominal |
Carga nominal de precisão (VA) |
Carga nominal de precisão (VA) |
Carga nominal de precisão composta (VA) |
|||||||
|
0.2 |
0.5 |
1 |
10p15 |
10p10 |
10p5 |
0.5 |
1 |
10p10 |
10p5 |
|
|
50 |
|
2.5 |
1 |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
75 |
2.5 |
2.5 |
3.75 |
|
1 |
2.5 |
1 |
1 |
1 |
1 |
|
100 |
2.5 |
2.5 |
3.75 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
150 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
200 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
3.75 |
5 |
1 |
2.5 |
|
300 |
5 |
5 |
7.5 |
|
2.5 |
5 |
5 |
7.5 |
2.5 |
3.75 |
|
400 |
7.5 |
7.5 |
10 |
1 |
5 |
7.5 |
5 |
7.5 |
3.75 |
5 |
|
500 |
10 |
10 |
10 |
1.5 |
5 |
7.5 |
5 |
10 |
3.75 |
5 |
|
600 |
10 |
10 |
10 |
2.5 |
5 |
10 |
7.5 |
10 |
5 |
7.5 |
|
800 |
15 |
15 |
20 |
3.75 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1000 |
15 |
15 |
20 |
5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1200 |
15 |
15 |
20 |
7.5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |

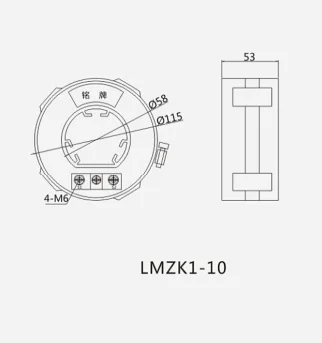

● Dimensões do medidor de CT do gabinete cheio de gás
