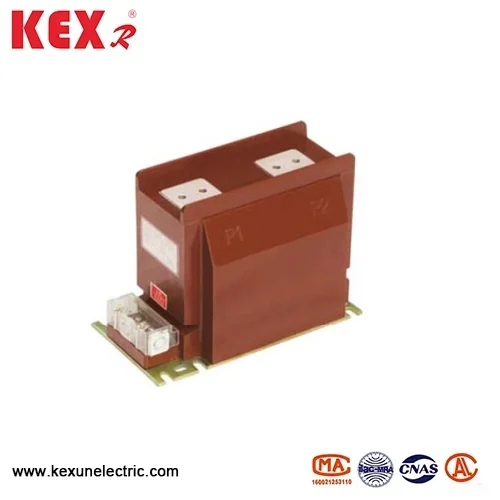

Transformador de corrente de balanço do núcleo do gabinete cheio de gás

● Resolução do modelo do transformador de corrente de balanço do núcleo do gabinete cheio de gás:

L: Transformador de corrente

ZZ: Tipo de postagem

B: enrolamento com estágio de proteção

J: Isolamento reforçado 9: Número de série do projeto

12: tensão classificada 12kV

● Recursos estruturais do Balanço do Centro de Corrente Preenchido com Gás: Recursos Estruturais:

 ▶ Modo de isolamento: fundição de vácuo de epóxi.

 ▶ Tipo de instalação: Tipo fixo interno.

 ▶ Configuração do enrolamento: enrolamento duplo (medição+proteção)

 ▶ Grau de proteção: IP54 (à prova de poeira e à prova de respingos)

◆ Nível de isolamento do transformador de corrente de balanço do núcleo do núcleo do gabinete cheio de gás:

▶ Frequência de potência Responda a tensão: 42kV/1min (resistência à frequência de potência).

▶ Impulso de raios: 75kV (pico) (impulso de raios)

◆ Características mecânicas do Balanço do Núcleo de Gabinete Preenchido a gás Transformador de corrente: ▶ Método de instalação: Instalação vertical ou horizontal (a ser marcada pelo fabricante) Conectando

terminal

▶ Lado primário: conexão de parafuso M12. Lado secundário: terminal de crimpagem de 6 mm².

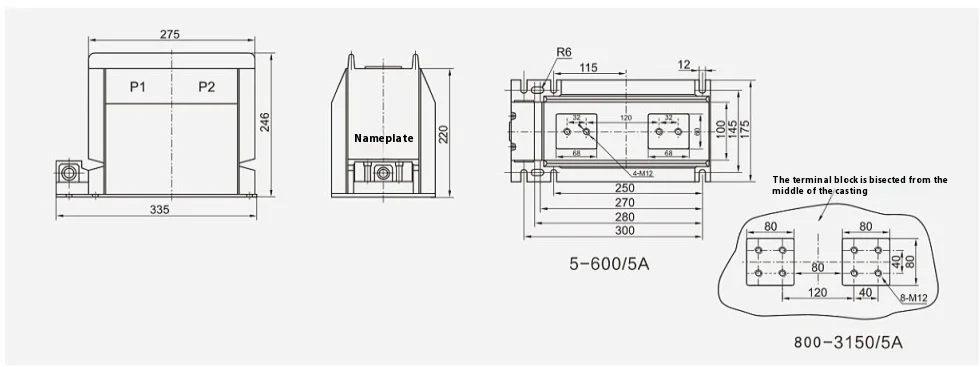

● Dimensões gerais do transformador de corrente de balanço do núcleo do gabinete cheio de gás cheio de gás
