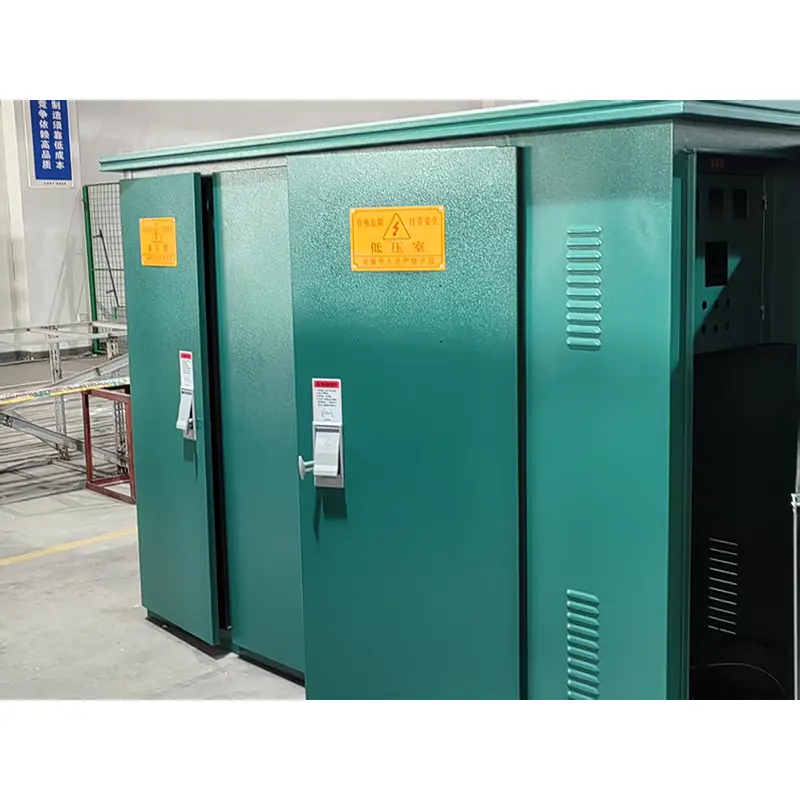

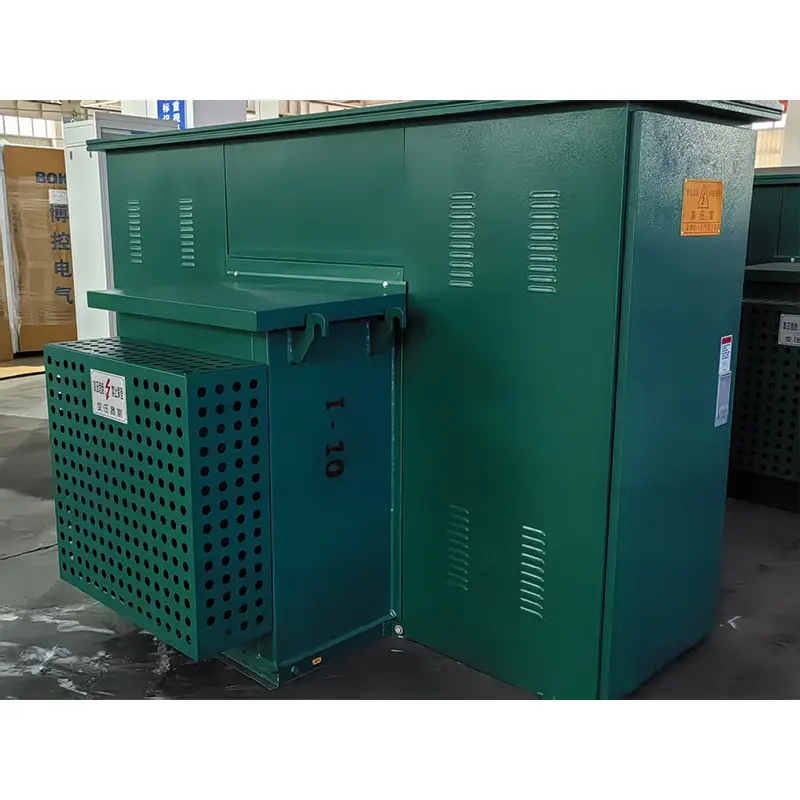

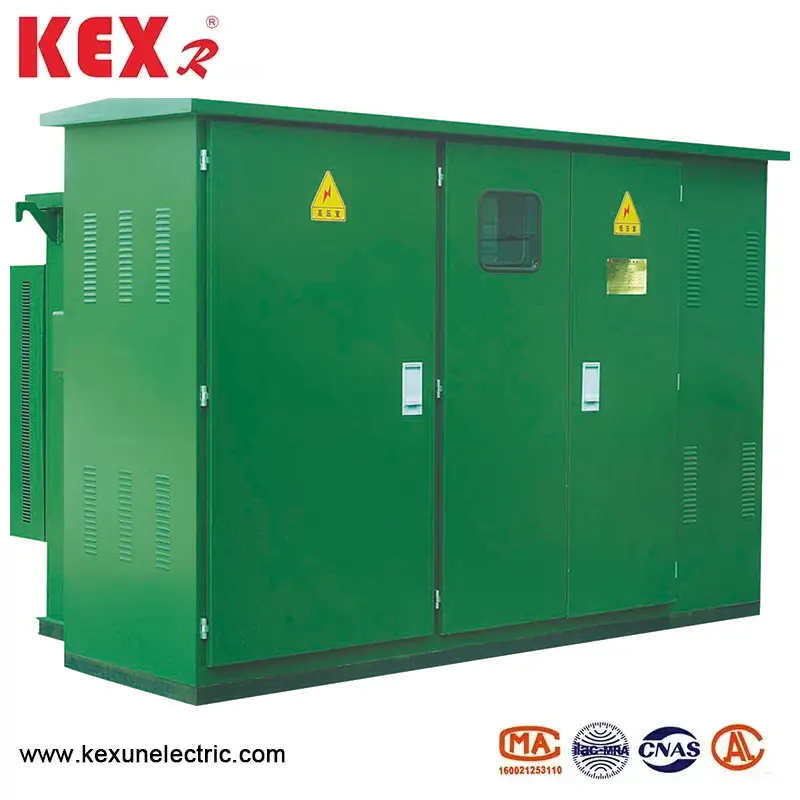

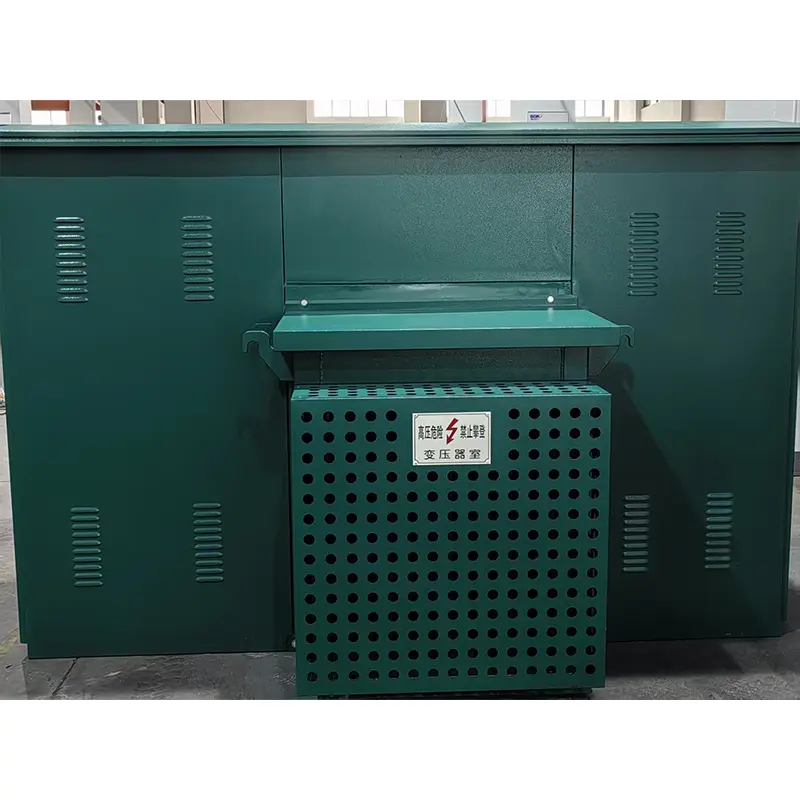

Subestação Americana Tipo Tipo Três Fásico

A subestação montada em trides do tipo ZBW-12 do tipo American tipo, produzida pelo fabricante da China KEXR, é uma subestação com estrutura simples, pequeno espaço e isolamento forte, adequado para a tensão nominal de 10kV.
Modelo: ZBW-12
Marca ： Kexr

Enviar consulta

Descrição do produto

● American Type Type Três Fase Monta a subestação usando condições

◆ Temperatura ambiente: a temperatura ambiente em torno da subestação americana de três fases deve ser -30 ~ 40 ℃.

◆ Altitude: a subestação americana de três fases é instalada abaixo de 4000m;

◆ Velocidade do vento: equivalente a 34m/s (não superior a 700Pa);

◆ Umidade: a umidade relativa média diária não é superior a 95%; O valor mensal de umidade relativa não é superior a 95%;

◆ à prova de choque: a aceleração horizontal não é superior a 0,4m/s²

e a aceleração vertical não é superior a 0,15m/s²

◆ Inclinação do site de instalação: A inclinação da instalação da subestação American Type Type Try-Fase Mounted

◆ Ambiente de instalação: O ar circundante não é obviamente poluído por gases corrosivos e combustíveis, e não há vibração violenta no local de instalação

◆ Ao solicitar este produto além das condições acima, você pode negociar com Kexr

● Parâmetros técnicos do tipo ZBW-12 Tipo Americano Tipo Três Fase Subestação Montada de Pad

Número de série	Item	Unidade	Parâmetros técnicos
1	Tensão nominal	kv	10/0.4
2	Tensão de operação máxima	kv	12
3	Frequência nominal	Hz	50
4	Capacidade nominal	KVA	150-1600
5	1min Frequência de potência suporta tensão	kv	35
6	Tensão de impulso de raios	kv	75
7	Método de resfriamento		Onan
8	Quebrando a corrente de fusível de backup de alta tensão	o	50
9	Quebrando corrente do plug-in fusível	o	2.5
10	Temperatura ambiental	℃	-35 ~ 40
11	Rising de temperatura da bobina permitida	℃	65
12	Regulação de tensão sem carga		± 5% ou ± 2*2,5%
13	Nível de ruído	dB	50
14	Grau de IP		IP43

O transformador

A subestação do tipo de caixa americana pré-instalada Kexr adota os novos transformadores inundados de óleo de três fases da série S9 e S11 têm as vantagens de baixa perda de sem carga, aumento de baixa temperatura, baixo ruído e baixa altura. A perda de sem carga e a perda de carga do transformador são inferiores às do transformador S9 original, atingindo o nível avançado doméstico no momento. O transformador é de estrutura totalmente selada, que isola efetivamente a degradação da poluição e do isolamento do ar causada pela umidade. Uma almofada de ar de 40 a 90 mm é deixada na parte superior do tanque de óleo, que pode desempenhar o papel da dissipação de calor e resfriamento junto com as ondulações da concha do tanque de óleo e pode efetivamente reduzir a pressão interna.

Dimensões e peso

Capacidade	A	B	C	H	Peso （kg)
315kva	2560	1600	600	1000	3050
400KVA	2560	1600	600	1000	3270
500KVA	2560	1600	600	1000	3400
630KVA	2560	1600	600	1000	3900
800KVA	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● Dimensão de contorno do tipo ZBW-12 Tipo Americano Tipo Três Fase Subestação Montada de Pad

ZBW-12 American Type Tipo de subestação de três fases Dimensões padrão
Capacidade (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
