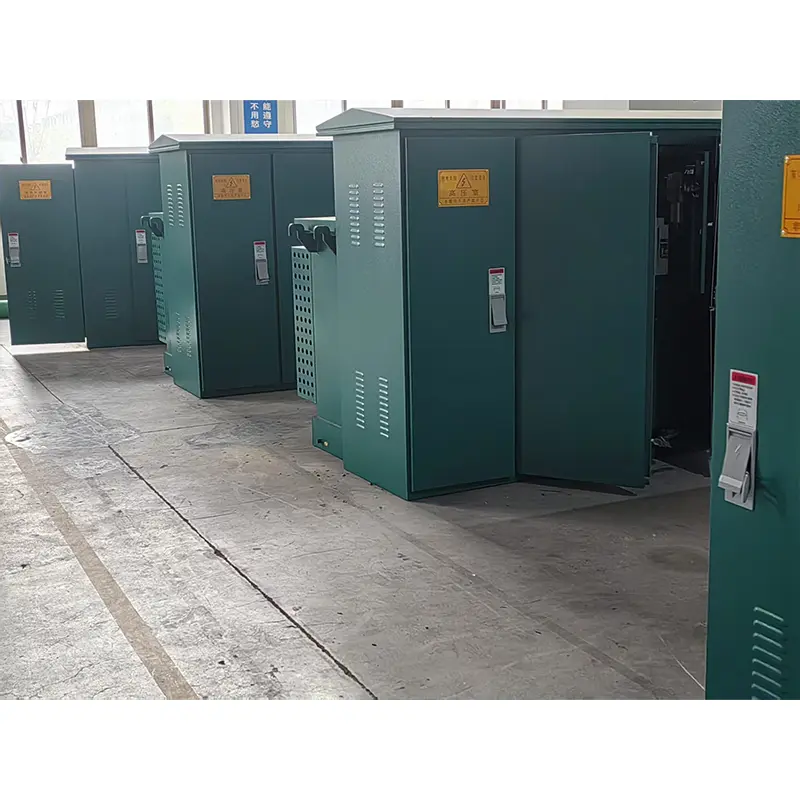

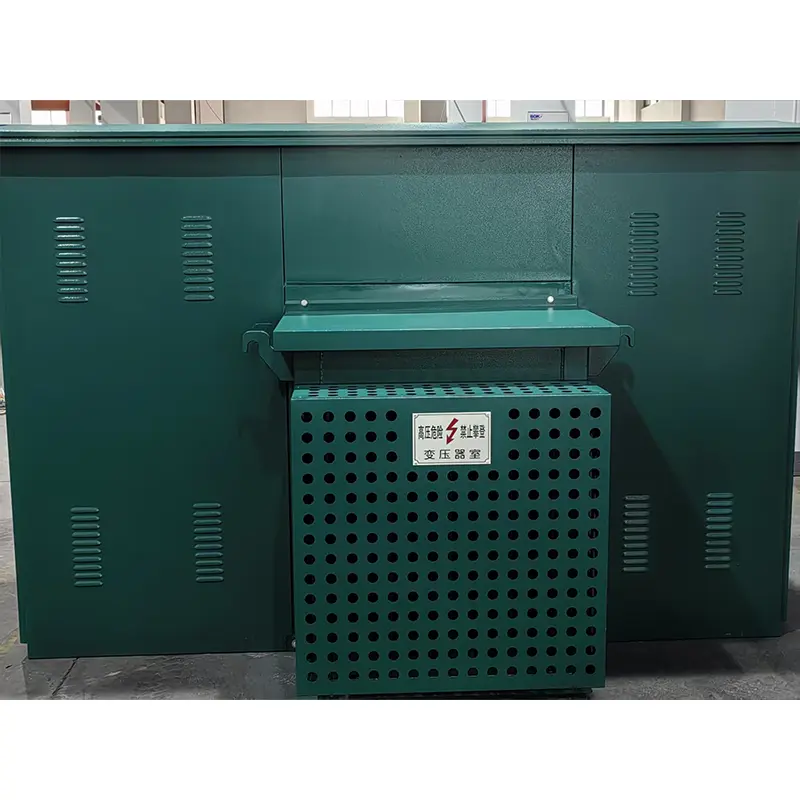

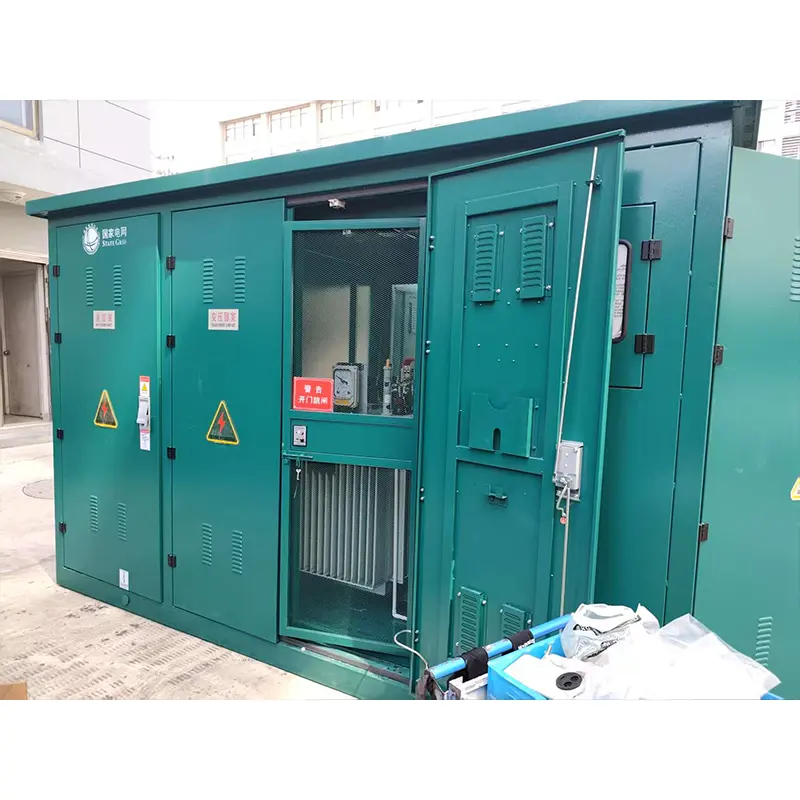

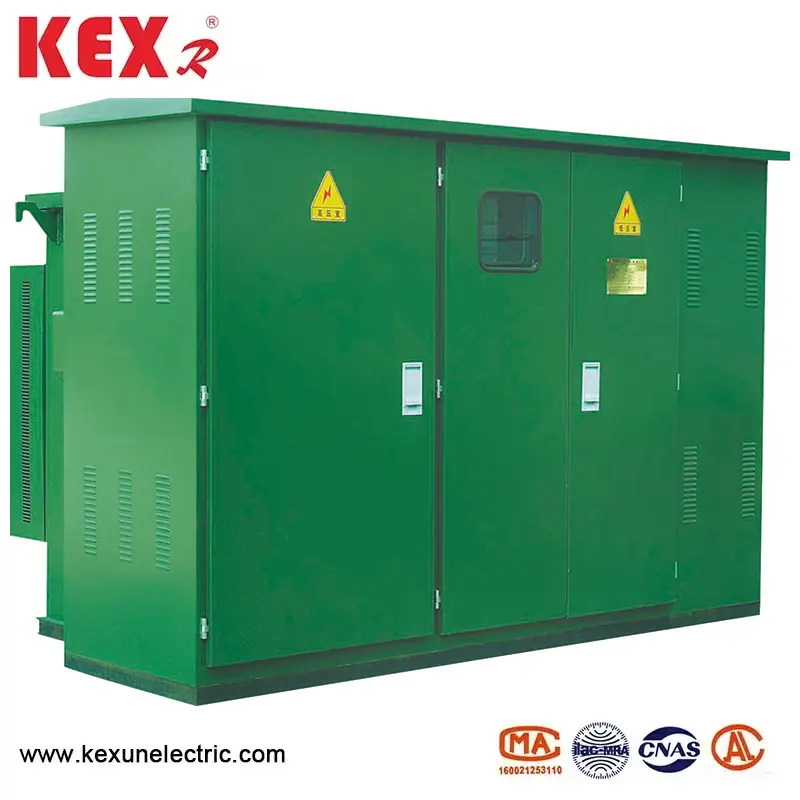

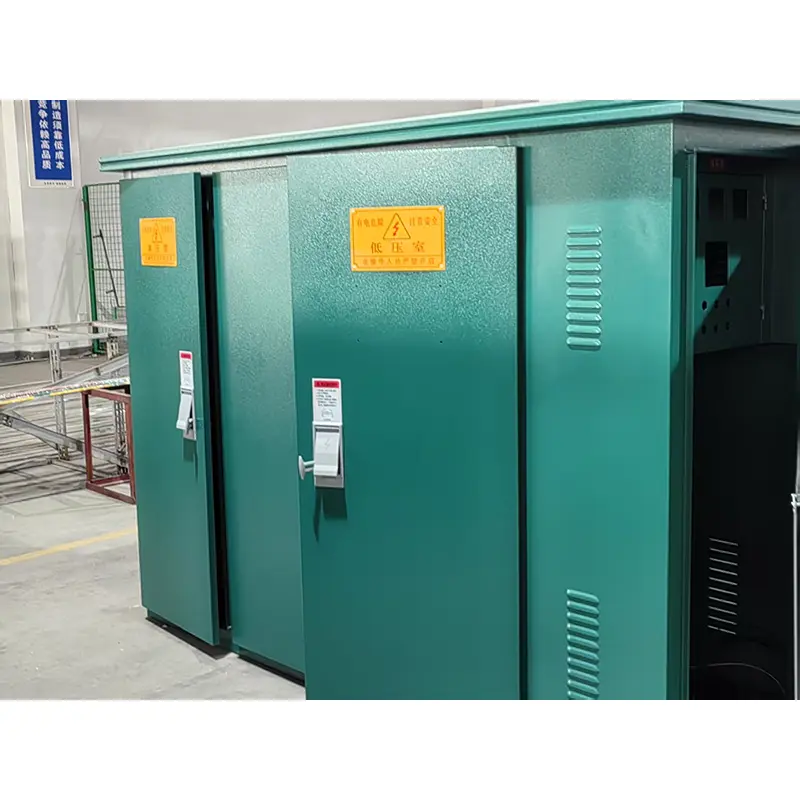

Transformador fechado do tipo americano
O transformador fechado do tipo americano, produzido pela Kexr, um fornecedor de equipamentos de transmissão e distribuição de energia na China, é uma subestação comum, usada principalmente no sistema de distribuição de 10kV e possui as características da estrutura compacta, instalação conveniente, alto nível de proteção e manutenção conveniente.
Modelo: ZBW-12
Marca ： Kexr
Modelo: ZBW-12
Marca ： Kexr
● Componentes -chave do tipo American Type Inclosed Transformer Descrição
◆ Unidade de alta tensão
Chave de carga imersa de óleo: a operação de três estação (fechamento de abertura) a vida mecânica é de 2000 vezes.
Fusível protetor: Bay-O-O opcional (fusível sensível duplo) ou tipo de taxa E.
Proteção de alcance total (sobrecarga+curto -circuito)
◆ Transformador
O transformador fechado do tipo americano adota o tipo de imersão em óleo padrão (óleo mineral ou bio-óleo opcional)
Conexão de enrolamento: △/y (opcional para 208y/120V ou 480Y/277V)
Limite de aumento da temperatura: ≤ 65k (a 55 ℃ Temperatura ambiente)
◆ Unidade de baixa tensão
Configure o disjuntor principal (de acordo com o NEMA AB1)
Circuito de ramificação padrão:
225A PRINCIPAL PRINCIPAL
8-12 estrada 20-100A Circuito de filial
● Transformador fechado do tipo americano usando condições
◆ Temperatura ambiente: a temperatura ambiente do transformador fechado do tipo americano deve ser -30 ~ 40 ℃
◆ Altitude: o transformador fechado do tipo americano do tipo ZBW-12 deve ser instalado menos de 4000m
◆ Velocidade do vento: equivalente a 34m/s (não superior a 700Pa)
◆ Umidade: a umidade relativa média diária não é superior a 95%; O valor mensal de umidade relativa não é superior a 95%
◆ à prova de choque: a aceleração horizontal não é superior a 0,4m/s², e a aceleração vertical não é superior a 0,15m/s²
◆ Inclinação da instalação do transformador fechado do tipo americano: não mais que 3
◆ Ambiente de instalação: O ar circundante não é obviamente poluído por gases corrosivos e combustíveis, e não há vibração violenta no local de instalação
◆ Ao solicitar este produto além das condições acima, você pode negociar com nossa empresa.
● Tabela de parâmetros técnicos do transformador fechado do tipo americano
|
Número de série |
Item |
Unidade |
Parâmetros técnicos |
|
1 |
Tensão nominal |
kv |
10/0.4 |
|
2 |
Tensão de operação máxima |
kv |
12 |
|
3 |
Frequência nominal |
Hz |
50 |
|
4 |
Capacidade nominal |
KVA |
150-1600 |
|
5 |
1min Frequência de potência suporta tensão |
kv |
35 |
|
6 |
Tensão de impulso de raios |
kv |
75 |
|
7 |
Método de resfriamento |
|
Onan |
|
8 |
Quebrando a corrente de fusível de backup de alta tensão |
o |
50 |
|
9 |
Quebrando corrente do plug-in fusível |
o |
2.5 |
|
10 |
Temperatura ambiental |
℃ |
-35 ~ 40 |
|
11 |
Rising de temperatura da bobina permitida |
℃ |
65 |
|
12 |
Regulação de tensão sem carga |
|
± 5% ou ± 2*2,5% |
|
13 |
Nível de ruído |
dB |
50 |
|
14 |
Grau de IP |
|
IP43 |
● Dimensão de contorno do transformador fechado do tipo americano
|
ZBW-12 American Type Inclosed Transformer Standard Dimensions |
|||||||
|
Capacidade (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
