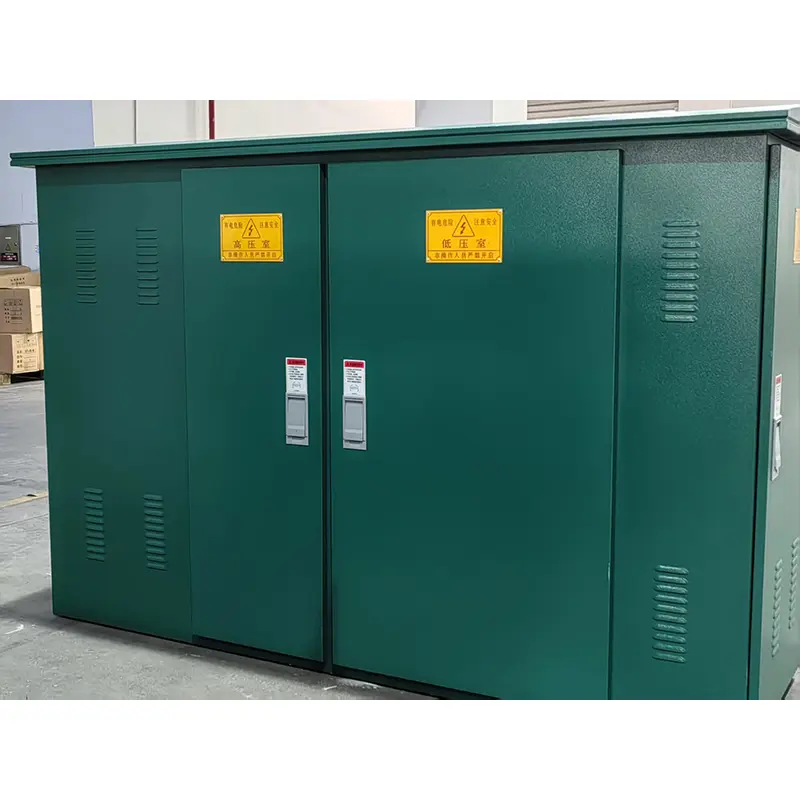

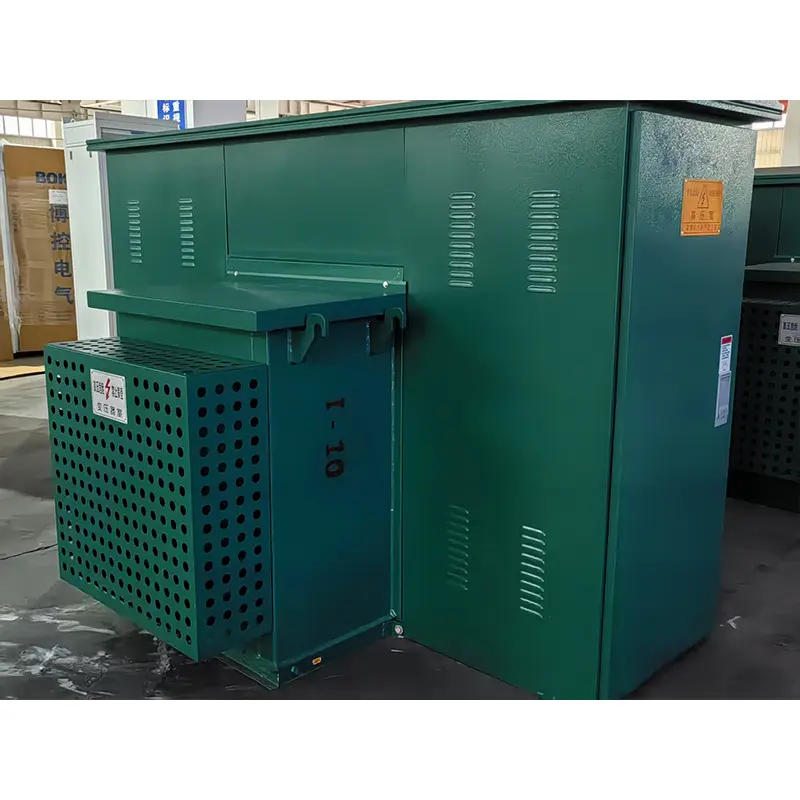

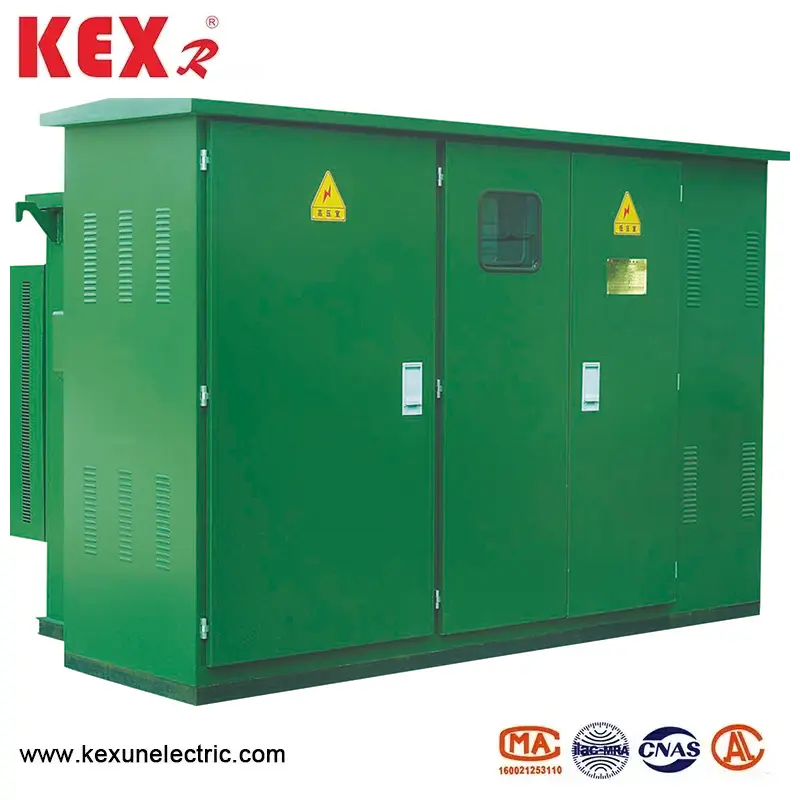

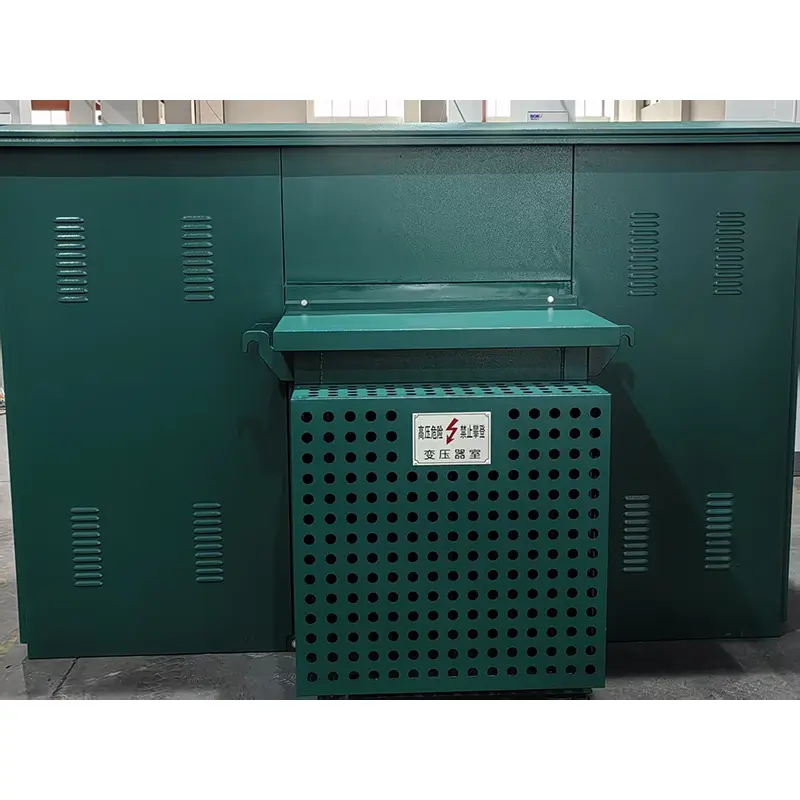

Transformador compacto do tipo americano

● Análise de modelo do transformador compacto do tipo americano

－Z: tipo combinado

－B: subestação

－W: Outdoor

－12: tensão nominal 12kV

● American Type Compact Transformer Posicionamento do produto:

◆ Solução integrada de distribuição compacta ao ar livre

◆ Adequado para redes de distribuição urbana, parques industriais e novos projetos de energia.

◆ Cumprir com GB/T 17467 padrão (equivalente à IEC 62271-202).

◆ Câmara de alta tensão

● Características estruturais

Design de caixa:

▶ American Type Compact Transformer adota placa de aço anticorrosiva de camada dupla (espessura ≥2mm)

▶ Isolador de isolamento térmico (espuma de poliuretano, condutividade térmica ≤ 0,025 w/m k)

▶ Grau de proteção IP34D (Proteção de chuva/Proteção de Animais Pequenos)

Otimização de layout:

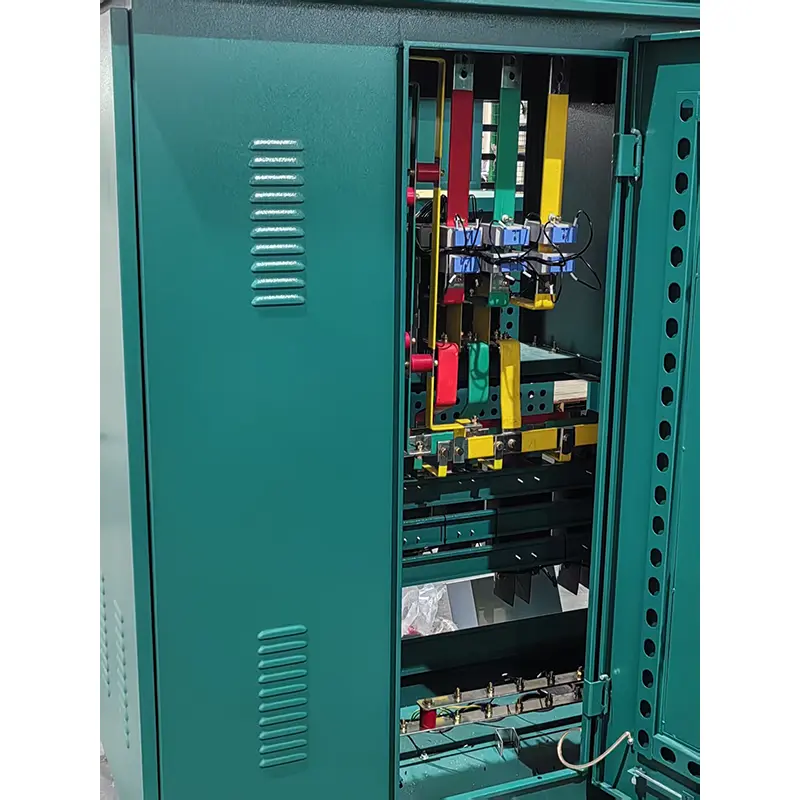

▶ Compartimentos independentes para câmara de alta tensão, câmara de transformador e câmara de baixa tensão.

▶ Largura do canal de manutenção ≥800 mm

▶ Sistema de ventilação forçada superior (Início e parada do controle de temperatura)

● Condições ambientais do transformador compacto do tipo americano usando

◆ Temperatura ambiente: temperatura máxima +40 ℃, temperatura mínima-30 ℃;

◆ Altitude: o transformador compacto do tipo americano do tipo ZBW-12 deve ser instalado no local abaixo de 4000m;

◆ Velocidade do vento: equivalente a 34m/s (não superior a 700Pa);

◆ Umidade: a umidade relativa média diária não é superior a 95%; O valor mensal de umidade relativa não é superior a 95%;

◆ à prova de choque: a aceleração horizontal não é superior a 0,4m/S2, e a aceleração vertical não é superior a 0,15m/s² ；;

◆ Inclinação do site de instalação: O local de instalação de inclinação do Tipo Americano Tipo Compact Transformer deve ser menor que;

◆ Ambiente de instalação: o ar circundante do transformador compacto do tipo americano não é obviamente poluído por gases corrosivos e combustíveis, e não há vibração violenta no local da instalação;

◆ Ao solicitar este produto além das condições acima, você pode negociar com nossa empresa.

◆ Parâmetros técnicos de transformador compacto do tipo American Type
