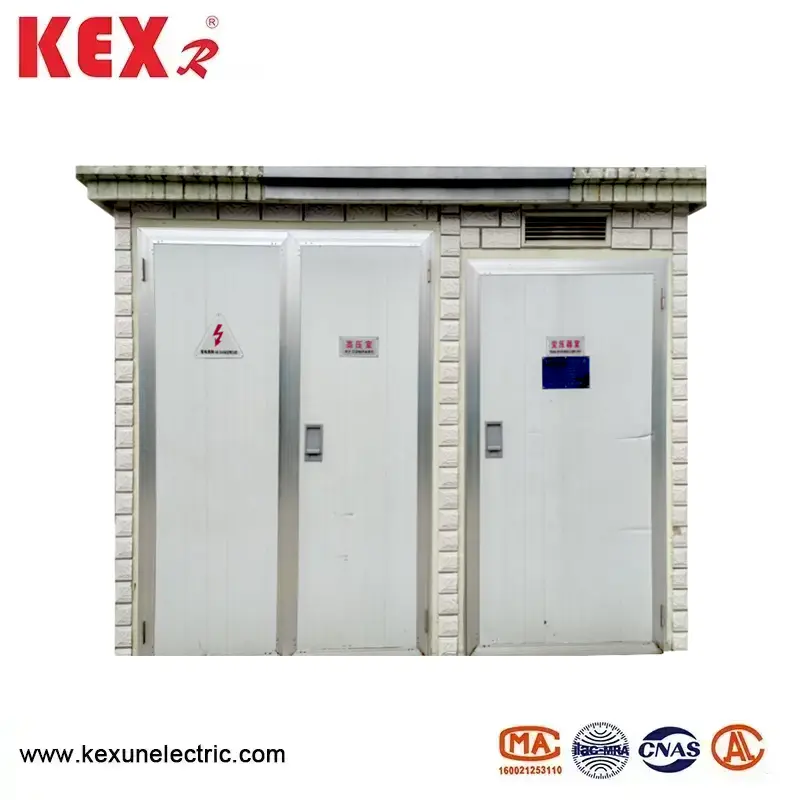

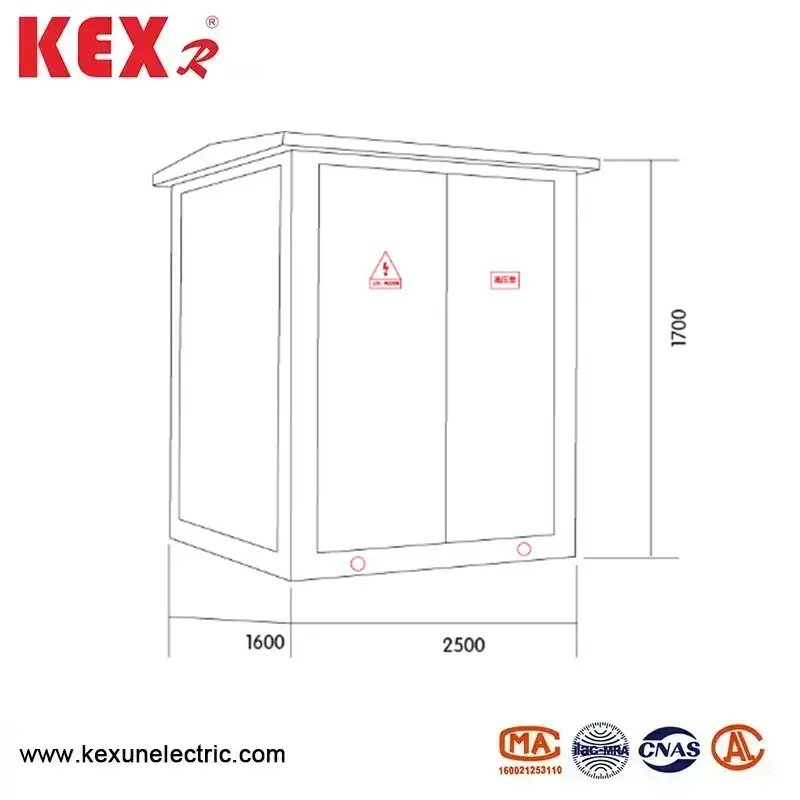

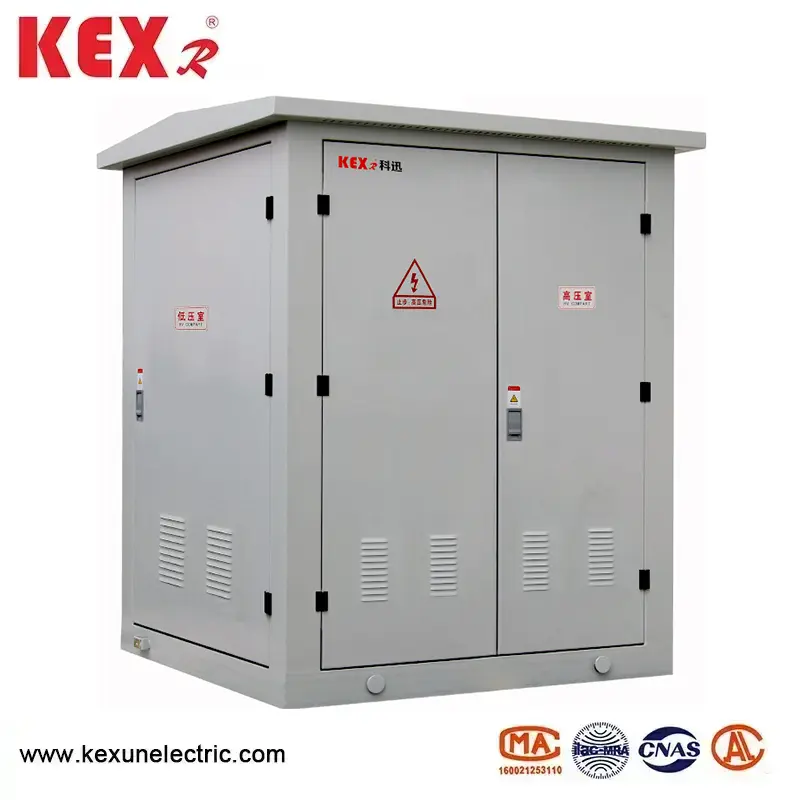

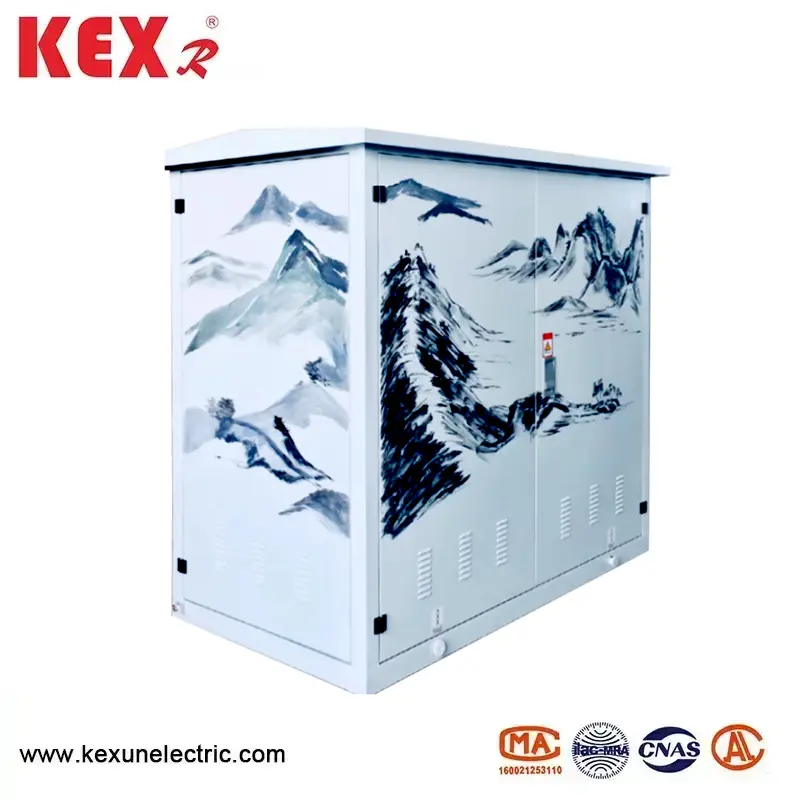

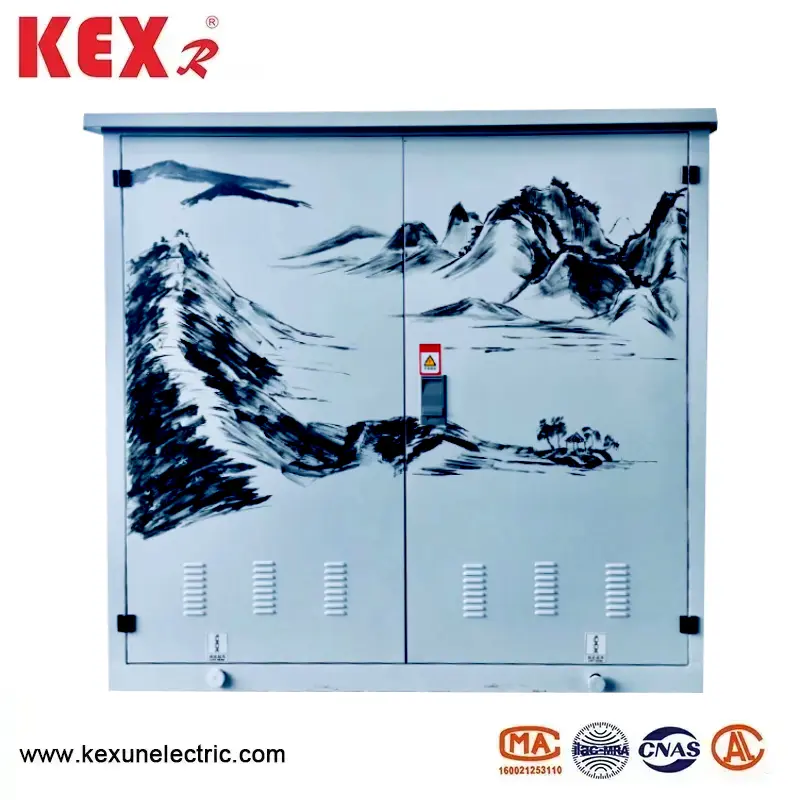

Subestação de montagem de blocos tridimensionados

A subestação montada na bloco de fases produzida pela Kexr, um fornecedor profissional de transmissão e distribuição de energia na China, é um equipamento de energia compacto e modular adequado para distribuição de energia urbana, parques industriais, nova energia (energia fotovoltaica/eólica) e outros cenários. Comparado com a subestação tradicional, é menor e mais flexível para instalar.
Modelo: YB-12
Marca ： Kexr

Enviar consulta

Descrição do produto

● Visão geral do produto

A subestação tridimensional montada na almofada é mais flexível e conveniente de usar do que as subestações civis e é amplamente utilizada na reconstrução de redes urbanas de arranha-céus, trimestres residenciais, parques industriais, centros comerciais, aeroportos, terminais ferroviários, escolas, uma empresa de mineração e outros lugares.

● Funções e características do YB-12 tipo subestação montada na almofada do tipo

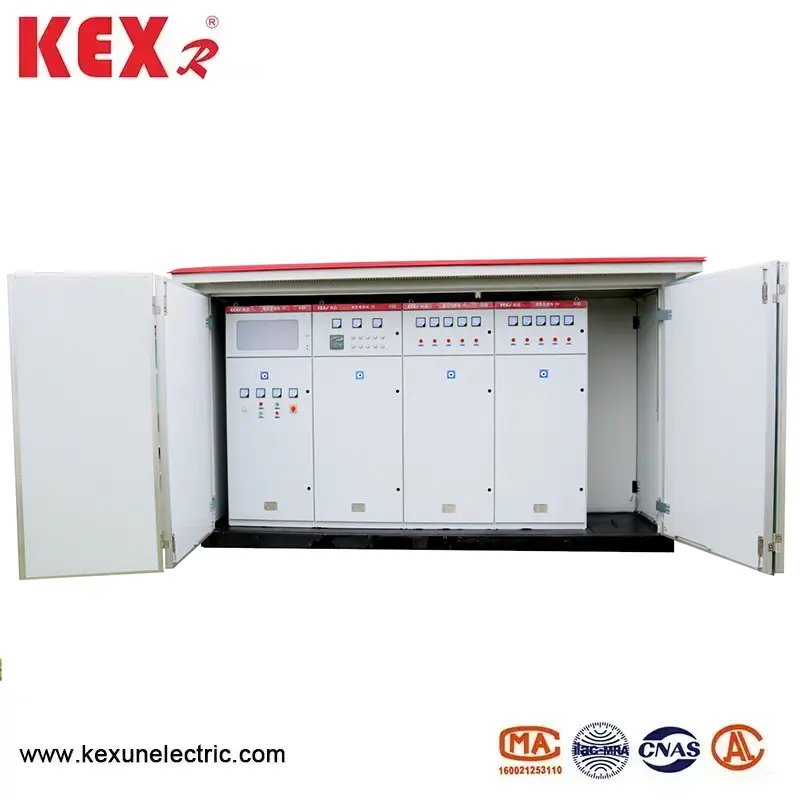

A câmara de alta tensão montada na almofada é composta de interruptor de carga de alta tensão, fusível de alta tensão e raio de raio, o que pode interromper a transmissão de energia e evitar sobrecarga e curto-circuito ao mesmo tempo; A câmara de baixa tensão é composta de interruptor de ar de baixa tensão, transformador de corrente, amperímetro e voltímetro. A subestação tridimensional montada na almofada possui tecnologia avançada e confiável, e todas as caixas adotam a tecnologia avançada de processamento, que possui boa resistência à corrosão e resistência ao desgaste. Tem as vantagens de combinação flexível, transporte conveniente, instalação e construção, baixo custo, sem poluição e operação segura e confiável.

● Usando condições

◆ A altitude não excede 4000m

◆ Temperatura ambiente: -25 ℃ -40 ℃

◆ Umidade relativa: o valor médio diário não é superior a 95%e o valor médio mensal não é superior a 90%

◆ Local de instalação: um local sem incêndio, perigo de explosão, poeira condutiva, gás corrosivo químico e vibração violenta.

Nota ： Se as condições acima forem excedidas, os usuários poderão negociar com Kexr

● Tabelas de parâmetro de desempenho

◆ Parâmetros técnicos da chave de carga

Número de série	Item	Unidade	FN12-12	Interruptor de carga de vácuo FN25-12
1	Tensão nominal	kv	10
2	Tensão de operação máxima	kv	12
3	Frequência nominal	Hz	50
4	Corrente classificada	A	630
5	Corrente de carga de quebra nominal	A	630
6	Corrente estável térmica	ka/s	20/2	20/4
7	Corrente estável dinâmica	o	50
8	Corrente de fechamento de curto -circuito （Valor de pico)	o	50
9	Tempos de quebra de carga total	Tempo	20	10000
10	Vida mecânica	Tempo	2000	10000
11	1min Frequência de potência reside a tensão (fase para terra)	kv	42
12	Tensão de impulso de raios (fase para terra)	kv	72

◆ Parâmetros técnicos de fusível de alta tensão

Número de série		Tensão nominal (kV)	Corrente nominal (a)	Break Current (a)	Corrente classificada por fusíveis (a)
Modelo do Reino Unido	Modelo CN	Tensão nominal (kV)	Corrente nominal (a)	Break Current (a)	Corrente classificada por fusíveis (a)
Sdl❈j	XRNT-12	12	40	31.5	6,3, 10, 16, 20, 25, 31,5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Skl❈j		12	125	31.5	25

◆ Parâmetros técnicos do disjuntor de circuito de baixa tensão

Modelo	Formulário de liberação	Libere a corrente nominal	Habilidade on-off ka (AC 380V)
DW15-630	Tipo termoeletromagnético	315, 400, 630	40
DW15-1000	Tipo de termoeletron	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Tipo inteligente	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Tipo inteligente	2000, 2500, 3200	100
